Bluetooth® Low Energy (LE) per dispositivi indossabili, periferiche e IoT

Lo standard Bluetooth® LE con il suo consumo estremamente basso, una procedura di accoppiamento molto rapida e la possibilità di utilizzo in tutto il mondo della banda dei 2,4 GHz, permette di realizzare molte applicazioni che richiedono connettività dei dati a corto raggio e bassa potenza

Bluetooth® Low Energy (LE) per dispositivi indossabili, periferiche e IoT

La tecnologia Bluetooth® LE è stata adottata nelle specifiche dello standard Bluetooth® 4.0 per ottenere una soluzione a bassissima potenza, in particolare per periferiche e dispositivi indossabili utilizzati in una vasta gamma di applicazioni come dispositivi medicali o applicazioni automobilistiche. Con questa versione, Bluetooth® LE garantisce una velocità di trasmissione dei dati massima di 1 Mbit/s, consumando tra 0,01 e 0,5 watt, utilizzando così circa la metà della potenza per fornire circa il 33% della velocità dati di Bluetooth® Classic. Con lo standard Bluetooth® 5, la gamma di applicazioni è stata ulteriormente ampliata nello spazio di Internet of Things (IoT), grazie a caratteristiche che prevedono una maggiore velocità dati di 2 Mbit/s, la codifica per la trasmissione a lungo raggio e funzionalità di advertising aggiuntive. Il numero di dispositivi supportato dalla rete ad hoc è stato aumentato. In combinazione con la specifica Bluetooth® Mesh, ciò permette di realizzare nuove applicazioni nell'ambito dell'automazione domestica/degli edifici e dell'automazione industriale.

Modalità di test Bluetooth® Low Energy

Scollegatevi! Test Bluetooth® Low Energy reinventati

Presentazione della prima modalità di test Bluetooth® Low Energy controllata via radio. In Rohde & Schwarz abbiamo sviluppato il modo più semplice e preciso per collaudare i dispositivi Bluetooth® Low Energy.

  • Semplificazione della configurazione di test
  • Unificazione di tutti i test Bluetooth® (Bluetooth® Classic e Bluetooth® Low Energy)
  • Supporto di tutti i test di conformità RF
  • Semplificazione delle misure OTA (TRP/TIS)
  • Possibilità di misurare il bit rate e il tasso di errore dei pacchetti

Annotate questa data | 13-Feb-2020

Webinar: Tutto quello che c'è da sapere su Bluetooth® Low Energy (LE) nel 2020

Bluetooth®LE è tra le tecnologie wireless di maggior successo per Internet of Things (IoT). Nel corso dell'ultimo decennio, le modalità di utilizzo si sono evolute dal semplice collegamento delle periferiche dei PC alle comunicazioni complete con i dispositivi indossabili e molto altro ancora. Le ultime versioni delle specifiche Bluetooth® (5.0, 5.1, 5.2) aprono la strada a un numero ancora maggiore di potenziali applicazioni in ambito IoT, come case intelligenti, edifici intelligenti e servizi di localizzazione al chiuso. Bluetooth®LE è tra le tecnologie wireless di maggior successo per Internet of Things (IoT).

Il webinar presenterà le funzionalità più recenti che dovreste conoscere, come la portata maggiore o il calcolo della direzione di provenienza dei segnali, spiegando le relative sfide da affrontare e le soluzioni disponibili per effettuare i test. Illustrerà anche una nuova modalità di test con comando via radio, che ridefinirà il modo di collaudare la nuova generazione di dispositivi Bluetooth® LE.

LE 1M LE 2M LE codificato (S=2) LE codificato (S=8)
Spettro Banda ISM da 2,4 GHz Banda ISM da 2,4 GHz Banda ISM da 2,4 GHz Banda ISM da 2,4 GHz
Numero di canali 40 40 40 40
Spaziatura del canale 2 MHz 2 MHz 2 MHz 2 MHz
Difesa dalle interferenze Spread spectrum adattativo con salto di frequenza (1600 salti/s su un massimo di 37 canali) Spread spectrum adattativo con salto di frequenza (1600 salti/s su un massimo di 37 canali) Spread spectrum adattativo con salto di frequenza (1600 salti/s su un massimo di 37 canali) Spread spectrum adattativo con salto di frequenza (1600 salti/s su un massimo di 37 canali)
Advertising Tre canali advertising Tre canali advertising Tre canali advertising Tre canali advertising
Modulazione GFSK (250 kHz) GFSK (500 kHz) GFSK (250 kHz) GFSK (250 kHz)
Codifica intestazione:1/1
dati:1/1
intestazione:1/1
dati:1/1
intestazione:1/8
dati:1/2
intestazione:1/8
dati:1/8
Max. velocità dati 1 Mbit/s 2 Mbit/s 500 kbit/s 250 kbit/s

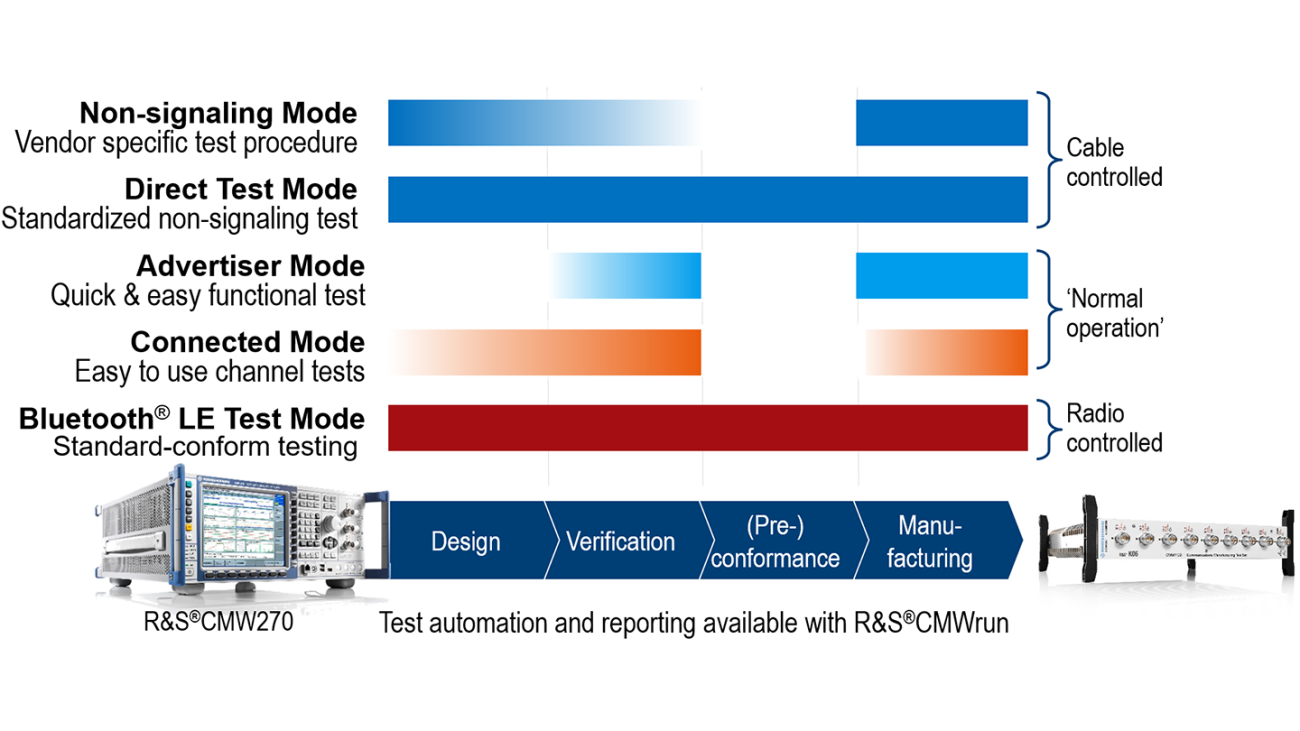

Diverse impostazioni di test per la progettazione, la qualifica, la verifica e la produzione di dispositivi Bluetooth® LE

Problematiche dei test Bluetooth® LE

Esistono diversi fattori che influenzano le prestazioni complessive delle comunicazioni. Tra questi vi sono la progettazione dell'antenna; gli alimentatori; i problemi di coesistenza con altri chip di comunicazione wireless, ad esempio con LTE e WLAN; e l'alloggiamento finale. Durante e dopo la fase di progettazione, è importante svolgere dei test per accertarsi che le informazioni trasmesse siano corrette. È necessario effettuare diversi test, come la verifica della struttura del pacchetto di prova, della potenza di uscita, delle caratteristiche di modulazione e dell'errore di frequenza della portante. L'associazione Bluetooth® SIG ha definito diversi casi di test correlati per la qualifica dei dispositivi Bluetooth® e ha specificato una modalità di test diretta (DTM) per controllare i test del trasmettitore e del ricevitore tramite un'interfaccia di controllo cablata. Questa modalità di test viene attivata tramite comandi esterni, che possono essere un po’ complicati, soprattutto per situazioni di collaudo in cui non è possibile accedere direttamente al dispositivo in prova. Tuttavia, il mercato richiede anche la possibilità di effettuare più facilmente i test via radio sui dispositivi Bluetooth® LE. Essenzialmente, esistono due approcci: utilizzare i canali advertising sempre attivi per eseguire misure sul ricevitore e trasmettitore, oppure utilizzare la segnalazione Bluetooth® LE standard per collaudare il dispositivo.

Vantaggi delle soluzioni di test Bluetooth® LE Rohde & Schwarz

  • Le funzioni di test Bluetooth® sono disponibili su tutti i principali strumenti di test Rohde & Schwarz, tra cui generatori e analizzatori di segnali
  • Supporto Bluetooth® LE in linea con le specifiche fondamentali Bluetooth® 4.0, 4.1, 4.2, 5 e 5.1 per la progettazione, la certificazione e la produzione
  • L'associazione Bluetooth® SIG ha qualificato il tester per le comunicazioni wireless R&S®CMW per i test RF. La configurazione del test può essere automatizzata con lo strumento software sequenziatore R&S®CMWrun

Prodotti correlati

Tester della connettività wireless R&S®CMW270

Lo strumento completo per il test di reti non cellulari che copre Bluetooth® Classic e Bluetooth® LE fino alla versione 5.1 in modalità di segnalazione e non di segnalazione. Qualificato da Bluetooth® SIG per i test RF.

Informazioni sul prodotto

Generatore di segnali vettoriali R&S®SMBV100B

Il nuovo punto di riferimento nella sua classe con larghezza di banda di modulazione fino a 500 MHz e prestazioni EVM eccellenti anche a elevati livelli di potenza d’uscita che supportano la generazione di segnali Bluetooth® EDR e Bluetooth® LE 5.0.

Informazioni sul prodotto

Analizzatore di spettro R&S®FPL1000

Ottime prestazioni dovunque lo si porti. Supporta non solo l'analisi dello spettro, ma anche misure di potenza altamente accurate e la possibilità di analizzare segnali modulati analogici e digitali.

Informazioni sul prodotto

Sistema di test R&S®TS8997 per prove di conformità su dispositivi wireless

Supporta test normativi per dispositivi wireless che operano in bande ISM basate su ETSI e FCC.

Informazioni sul prodotto

Test set per la produzione di dispositivi di comunicazione R&S®CMW100

Tester non di segnalazione ultracompatto ottimizzato per le linee di produzione per la calibrazione e la verifica che supportano i test Bluetooth® i modalità DTM e advertising.

Informazioni sul prodotto

Analizzatore di spettro R&S®FPC

Un analizzatore di spettro che fornisce prestazioni inaspettate a un prezzo conveniente; supporta i test di base del trasmettitore Bluetooth® LE.

Informazioni sul prodotto

Camera schermata R&S®CMW-Z10

Eccellente efficacia di schermatura e caratteristiche di accoppiamento superiori per frequenze fino a 6 GHz, è perfetto per i test OTA di dispositivi Bluetooth®.

Informazioni sul prodotto

Strumento software sequenziatore R&S®CMWrun

Strumento per la gestione di sequenze adatto all'esecuzione di test paralleli su più dispositivi con controllo del chipset integrato.

Informazioni sul prodotto

Risorse correlate

White paper: Dalla sostituzione di un cavo all’IoT - Bluetooth 5.1

Maggiori informazioni

Nota applicativa: Salto di frequenza adattativo Bluetooth® su un R&S®CMW

Maggiori informazioni

Brochure applicativa: Test Bluetooth® con il tester per comunicazioni radio a banda larga R&S®CMW

Maggiori informazioni

Nota applicativa: Test RF Bluetooth® avanzati con R&S®CMWrun

Maggiori informazioni

Scheda dell’applicazione: Test di coesistenza dei segnali condotti multi-standard nei dispositivi

Maggiori informazioni

Soluzioni correlate

Test Bluetooth

Maggiori informazioni

Produzione di dispositivi non cellulari

Maggiori informazioni

Radiogoniometria Bluetooth® LE

Maggiori informazioni
