R&S®FPL1000 – один прибор для множества задач

Новая опция внутреннего генератора R&S®FPL1-В9

История

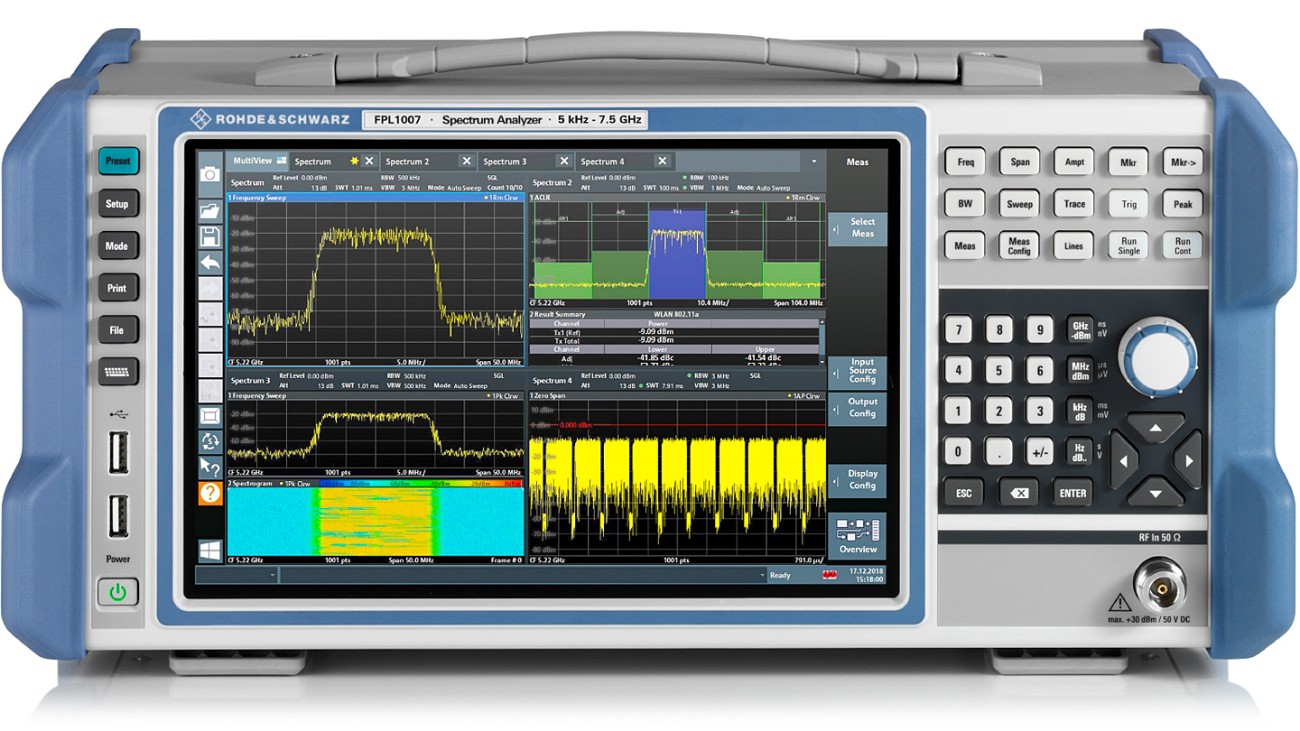

В сентябре 2017 года компания Rohde & Schwarz выпустила новый анализатор спектра R&S®FPL1000 в качестве преемника известного R&S®FSL.

R&S®FPL1000 был впервые представлен как прибор с диапазоном рабочих частот от 5 кГц до 3 ГГц. В марте 2019 года вышла в свет модель R&S®FPL1000 с частотой до 7,5 ГГц, а также стала доступна опция измерительного приложения для векторного анализа сигналов R&S®FPL1-K70 и опция для измерений электромагнитных помех R&S®FPL1-K54.

Теперь R&S®FPL1000 доступен с новой аппаратной опцией внутреннего генератора R&S®FPL1-B9.

R&S®FPL1-B9 - это аппаратная опция, которая устанавливается на заводе и обеспечивает прибор функционалом встроенного генератора до 3 ГГц для модели R&S®FPL1003 или 7,5 ГГц для модели R&S®FPL1007. Важно отметить, что данный генератор может использоваться как независимый источник CW или как следящий генератор. Таким образом новая опция устраняет необходимость в дополнительном внешнем генераторе сигналов на вашем рабочем месте.

Новая опция внутреннего генератора

Анализатор спектра R&FPL1000 может использоваться для спектральных измерений, для высокоточных измерений мощности с помощью датчиков мощности, а также для анализа аналоговых и цифровых сигналов. Он поддерживает наиболее распространенные измерения спектра, такие как развертка по частоте, Zero Span, ACLR, S/N, S/N0, OBW, гармонические искажения, TOI и специальные маркерные измерения.

Новая опция внутреннего генератора обеспечивает высокую динамику измерений благодаря спектральной чистоте и позволяет регулировать диапазон уровней от -60 дБм до +10 дБм. Все необходимые настройки и конфигурации R&FPL1-B9 могут быть выполнены в одном диалоговом окне.


Типовые варианты применения R&S®FPL1-B9

Например, с помощью источника CW пользователь может легко определить гармоники активного компонента (усилителя).


Работа в качестве следящего генератора позволяет проводить скалярной анализ, например, измерение частотной характеристики полосы пропускания в абсолютном или нормированном представлении. Режим следящего генератора также предлагает смещение частоты генератора, чтобы иметь возможность выполнять измерение параметров смесителей.


* Полностью разнесенные аппаратные блоки и цифровое управление гарантируют хорошую изоляцию, т.о. меньше перекрестных помех и использование любого необходимого сдвига частоты следящего генератора.

R&S®FPL1000 предоставляет множество стандартных функций, которые упрощают оценку измеряемых параметров и вводят автоматизацию измерений. Например, функция маркера «n-dB down» для проверки ширины полосы пропускания фильтра и ограничительные линии помогают квалифицировать фильтр, используя предопределенную маску.


Пример: измерение фильтра на ПАВ с использованием R&S®FPL1-B9 в режиме следящего генератора.

Спецификация

Ключевые характеристики встроенного генератора R&S®FPL1-B9
Частотный диапазон R&S®FPL1003 от 5 кГц до 3 ГГц
R&S®FPL1007 от 5 кГц до 7,5 ГГц
Разрешение по частоте 0.01 Гц
Смещение по частоте
Диапазон установки от 0 Гц до fmax
зависит от частотного диапазона
Разрешение установки по частоте 0.01 Гц
Спектральная чистота
Уровень собсвенных фазовых шумов (SSB) частота = 1 ГГц, выходной уровень = 0 дБмВт
отстройка от несущей = 10 кГц < –102 дБн (1 Гц), тип. –108 дБн (1 Гц)
отстройка от несущей = 100 кГц < –105 дБн (1 Гц), typ. –111 дБн (1 Гц)
отстройка от несущей = 1 МГц < –117 дБн (1 Гц), typ. –130 дБн (1 Гц)
Гармоники выходной уровень = 0 дБмВт
5 кГц ≤ f < 100 кГц ном. < –30 дБн
100 кГц ≤ f ≤ 7.5 ГГц
Предельное значение для уровня гармоник на частотах > 20 ГГц
< –30 дБн
Побочные составляющие негармонического характера выходной уровень = 0 дБмВт
> 1 кГц отстройка от несущей ном. –35 дБн,
> 4 МГц отстройка от несущей < –35 дБн, тип. –45 дБн
Уровень
Специфицированный диапазон уровней –50 дБмВт до 0 дБмВт
Разрешение установки по уровню 0.1 дБ
Диапазон перестройки –60 дБмВт до +10 дБмВт
Абсолютная погрешность установки уровня частота = 50 МГц, +20 °C to +30 °C, выходной уровень = –10 дБмВт, смещение по частоте = 0 Гц < 0.5 дБ
Неравномерность АЧХ выходной уровень = –10 дБмВт, опорный уровень на 50 МГц, +20 °C to +30 °C, смещение по частоте = 0 Гц
100 кГц ≤ f ≤ 3 ГГц < 1 дБ
3 ГГц < f ≤ 7.5 ГГц < 1.5 дБ, тип. < 1 дБ
Уровень нелинейности Для специфицированного диапазона перестройки уровня, опорный выходной уровень –10 дБмВт, +20 °C to +30 °C, f ≥ 100 кГц ≤ 2 дБ, тип. < 0.5 дБ
Динамический диапазон RBW = 1 кГц, f = 1 ГГц ном. 115 дБ

Информация для заказа

Приборы

Описание Тип Номер
Spectrum Analyzer, 5 kHz to 3 GHz FPL1003 1304.0004.03
Spectrum Analyzer, 5 kHz to 7.5 GHz FPL1007 1304.0004.07
Аппаратные опции
OCXO Frequency Reference FPL1-B4 1323.1902.02
Additional Interfaces FPL1-B5 1323.1883.02
Internal Generator, 5 kHz to 3 GHz FPL1-B9 1323.1925.03
Internal Generator, 5 kHz to 7.5 GHz FPL1-B9 1323.1925.07
GPIB Interface FPL1-B10 1323.1890.02
Second Hard Disk FPL1-B19 1304.0427.02
RF Preamplifier FPL1-B22 1323.1719.02
1dB steps for elec. attenuator FPL1-B25 1323.1990.02
DC Power Supply 12/24 V FPL1-B30 1323.1877.02
Internal Li-Ion battery pack integrated FPL1-B31 1323.1725.02
40 MHz Analysis bandwidth FPL1-B40 1323.1931.02
Программные опции
AM/FM/φM measurement demodulator FPL1-K7 1323.1731.02
Power Sensor Support FPL1-K9 1323.1754.02
Noise and gain measurements FPL1-K30 1323.1760.02
EMI Measurements FPL1-K54 1323.1783.02
Vector Signal Analysis FPL1-K70 1323.1748.02
Multi-Modulation Analysis FPL1-K70M 1323.1625.02
BER Measurements with PRBS Data FPL1-K70P 1323.1631.02
Аксессуары
Protective Hard Cover FPL1-Z1 1323.1960.02
Soft Carrying Bag FPL1-Z2 1323.1977.02
H-style shoulder harness FPL1-Z3 1323.1683.02
Spare Lithium-Ion Battery Pack FPL1-Z4 1323.1677.02
Anti-glare display film FPL1-Z5 1323.1690.02
Rack mount kit FPL1-Z6 1323.1954.02
UWB antenna module (30 MHz to 6 GHz) HE400UWB 4104.6900.02
