Впервые в отрасли Rohde & Schwarz предлагает анализ широкополосных сигналов в полосе до 5000 МГц с гарантированной спецификацией.

В задачах высокоточной радиолокации, беспроводной связи 5-го поколения, автомобильной радиоэлектроники, как и во множестве других применений, где исследуемые сигналы имеют короткое время переходных процессов, требуется использование измерительного оборудования с возможностями широкополосного анализа.

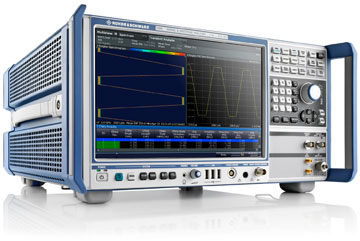

Анализаторы спектра и сигналов FSW85 и FSW43 при помощи новой опции FSW-B5000 в комбинации с осциллографом RTO2064, выполняющим роль внешнего АЦП, позволят провести всесторонний анализ сигналов шириной 5000МГц.

FSW-B5000 поддерживает следующие специализированные функциональные возможности:

  • Анализ коротких импульсных сигналов, 
  • Анализ сигналов с аналоговой и цифровой модуляцией (АМ,ЧМ,ФМ), 
  • Захват ППРЧ или ЛЧМ с широкой полосой перестройки, 
  • Общий I/Q анализ,
  • Анализ характеристик усилителей,
  • Задачи анализа стандартов высокоскоростной беспроводной передачи данных (WLAN стандарты IEEE 802.11ad и 802.11ay).

Одной из уникальных особенностей FSW-B5000 является возможность установить центральную частоту в полосе от 9,5 до 90 ГГц (FSW85 + опция FSW-B90G), что поможет соответствовать всё возрастающим требованиям к техническим характеристикам разрабатываемых вами систем и компонентов.

Для инженеров, чьи задачи не требуют сверх-широких полос анализа R&S®FSW по-прежнему предлагает большой набор опций с отличной дискретизацией шага:

Со встроенным АЦП:
FSW-B28 – Полоса анализа и демодуляции до 28МГц
FSW-B40 – Полоса анализа и демодуляции до 40МГц
FSW-B80 – Полоса анализа и демодуляции до 80МГц
FSW-B160 – Полоса анализа и демодуляции до 160МГц
FSW-B320 – Полоса анализа и демодуляции до 28МГц
FSW-B512 – Полоса анализа и демодуляции до 512МГц
FSW-B1200 – Полоса анализа и демодуляции до 1200МГц
FSW-B2001 – Полоса анализа и демодуляции до 2000МГц

Со внешним АЦП(осциллограф серии RTO2000):
FSW-B2000 - Полоса анализа и демодуляции до 2000МГц
FSW-B5000 - Полоса анализа и демодуляции до 5000МГц

Оптимизируйте стоимость измерительного решения – выбирайте только то, что вам необходимо!

Более подробную информацию о приборах модели R&S®FSW и широкополосном анализе от Rohde & Schwarz Вы можете получить на нашем официальном интернет-сайте (www.rohde-schwarz.ru) или обратившись в ближайшее к Вам официальное представительство Rohde & Schwarz.: http://www.rohde-schwarz.ru/about/contact/

Конфигурация R&S FSW85 + FSW-B5000 + FSW-B90G
Диапазон частот от 2Гц до 85ГГц (стандартно)
от 2Гц до 90ГГц (опция B90G)
Диапазон частот РЧ-предусилителя от 10 МГц до 85 ГГц (внешний предусилитель HA-Z24E)
Преселекция для подавления побочных каналов приема Аппаратная преселекция (ЖИГ-фильтр) в полосе до 85 ГГц
Программная преселекция в от 85 ГГц до 90 ГГц (с опцией B90G)
Полоса анализа 5000 МГц Требуется осциллограф RTO2064 и опция FSW-B5000
Рабочая полоса центральной частоты от 9,5 ГГц до 90 ГГц
Основные преимущества
  • Полоса анализа 5000 МГц в полосе частот от до 90 ГГц
  • Аппаратная преселекция вплоть до 85 ГГц
  • Комбинация с опциями анализа сигналов со встроенным АЦП вплоть до 512 МГц
  • Комбинация с анализом в реальном масштабе времени с полосой до 160/512 МГц
  • Расширение диапазона ВЧ при помощи внешних смесителей
