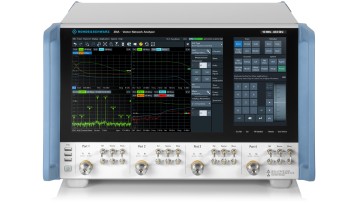

Векторный анализатор цепей высшего класса R&S ZNA, совмещающий в себе превосходные ВЧ характеристики и уникальный концепт управления прибором.

Компания Rohde&Schwarz рада представить Вам новый векторный анализатор цепей высшего класса R&S ZNA, предоставляющий превосходные ВЧ-характеристики и уникальный концепт управления, который облегчает процесс измерений и их настройки. Благодаря превосходной стабильности и низким шумам трассы пользователь способен выполнять самые сложные и точные измерения активных и пассивных компонентов. R&S ZNA – это первый в мире прибор с полностью сенсорными элементами управления, имеющий интерфейс, ориентированный на конфигурацию измерений под различные типы исследуемых устройств, благодаря чему время настройки измерений сводится к минимуму.

Для заказа доступны две модели анализаторов цепей: R&S ZNA26 с частотным диапазоном от 10 МГц до 26,5 ГГц и R&S ZNA43 от 10 МГц до 43 ГГц. Частотный диапазон работы анализатора может быть расширен при использовании опции ZNA-B16, в этом случае начальная частота уменьшается с 10 МГц до 100 кГц. Динамический диапазон анализатора составляет более 146 дБ, который вкупе с низкими шумами трассы (менее 0,001 дБ при 1 кГц фильтра ПЧ) является необходимым условием для таких измерений, как измерения фильтров с большим коэффициентом подавления. Благодаря новому построению аппаратной части анализатора цепей R&S ZNA может выполнять измерения характеристик смесителей для РЧ и ПЧ части параллельно, тем самым вдвое сокращать необходимое на измерение время. Измерения усилителей становятся проще благодаря большому диапазону качания мощности 100 дБ и максимальному уровню выходной мощности 20 дБм, импульсным генераторам и модуляторам (с минимальной шириной импульса 100 нс) на каждом из измерительных портов, функции анализа спектра и гибкой настройке R&S ZNA для измерения интермодуляционных и гармонических искажений.

Уникальный подход к аппаратной части с 4-мя независимыми источниками и двумя гетеродинами.

R&S ZNA предлагает четыре внутренних цифровых фазокогерентных источника сигнала, восемь параллельных приёмников и два внутренних гетеродина. Также возможен прямой доступ к входу/выходу ПЧ (с полосой 1 ГГц) опорных и измерительных трактов анализатора цепей, что может быть полезно, например, для антенных измерений. Такое построение анализатора цепей упрощает схему измерения устройств с преобразованием частоты, усилителей или сложных приёмо-передающих модулей. Пользователь может выполнять измерение потерь на преобразование с векторной коррекцией, измерение фазы и группового времени запаздывания исследуемого устройства без необходимости в использовании опорного смесителя.

Интерфейс ориентированный на тип исследуемого устройства

R&S ZNA предлагает уникальный подход к построению и настройке процесса измерений, который ориентирован на различные типы исследуемых устройств. Первым шагом пользователю необходимо выбрать какое именно устройство он будет измерять (например, усилитель или смеситель). После чего, следуя подсказкам встроенного помощника, пройти всю процедуру конфигурации измерений, описывающую тестовую установку. Это решение значительно ускоряет и облегчает настройку измерений. Альтернативный путь конфигурации измерений также возможен, пользователь в ручном режиме может установить требуемые параметры, тем самым получить от анализатора цепей максимальную гибкость в настройке даже для самых сложных измерений с использованием внешней оснастки.

Современный сенсорный экран заменяет кнопочную панель

R&S ZNA первый в мире полностью сенсорный векторный анализатор цепей использующий 12.1" главный экран и вспомогательный 7" – заменяющий традиционную кнопочную панель. В следующем видео показано удобство управления анализатором цепей и пример измерения характеристик смесителя с использованием нового подхода к настройке прибора.

Ознакомится подробнее с техническими характеристиками
