Простые и точные измерения коэффициентов шума и усиления с помощью анализатора спектра и сигналов R&S®FPL1000 с опцией FPL1-K30.

На сегодняшний день задача приема и обработки сигналов сложной формы и малой мощности является весьма актуальной, что приводит к применению усилителей с высокими техническими характеристиками. Таким образом перед разработчиками РЭА все чаще встает вопрос измерения параметров усилителей.

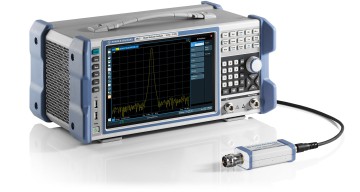

Компания Роде и Шварц идет навстречу инженерам и представляет новый анализатор спектра и сигналов R&S®FPL1000 с опцией FPL1-K30, который позволит Вам определить характеристики исследуемых устройств и произвести оптимизацию ВЧ- и СВЧ-каскадов.

На заданной частоте или в выбранном частотном диапазоне прибором могут быть измерены следующие параметры:

- Коэффициент шума в дБ;

- Коэффициент усиления в дБ;

- Y-фактор в дБ.

Во время измерений используется источник шума, который управляется посредством блока дополнительных интерфейсов FPL1-B5 от выхода 28 В, расположенного на задней панели прибора. Использование опционального ВЧ-предусилителя FPL1-B22 позволит повысить чувствительность для измерения характеристик устройств с низким коэффициентом шума, таких как МШУ.

Кроме того, предусмотрена возможность измерения характеристик устройств с переносом спектра на промежуточную частоту (IF – Intermediate Frequency), например, спутниковых смесителей частоты. Для этого в анализаторе выбирается соответствующий режим и в диалоговом окне обзора “Overview” появляется иконка опорного генератора (LO – Local Oscillator).

Преимущество опции FPL1-K30 перед традиционными системами измерения шума заключается в поддержке широкого спектра дополнительных ВЧ-измерений, например, измерение гармоник, измерение нелинейных искажений и измерение паразитных сигналов.

Обладая прекрасными радиотехническими характеристиками R&S®FPL1000 предоставляет возможность высокоточных измерений.

Различные измерения могут быть открыты параллельно на разныхвкладках. Простым нажатием на экран активируется интересующее измерение, разворачиваются соответствующие окна и затеняются остальные. Функция MultiView отображает все вкладки на одном экране, а с помощью секвенсора все измерения выполняются последовательно, один за другим. Пользователь получает постоянно обновляемые результаты, и нет необходимости регулировок параметров каждого из каналов.

На нашем канале в YouTube вы можете посмотреть видео по измерениям коэффициента шума и усиления при помощи R&S FPL1000

Подробнее об измерении коэффициента шума и усиления можно прочитать, пройдя по ссылке.

Бесплатный калькулятор погрешности можно скачать по этой ссылке.

Основные технические характеристики
Диапазон измерения коэффициента шума ENR источника шума Диапазон измерения
  от 4 дБ до 7 дБ от 0 дБ до 20 дБ
  от 12 дБ до 17 дБ от 0 дБ до 30 дБ
  от 20 дБ до 22 дБ от 0 дБ до 35 дБ
Погрешность коэффициента шума анализатора FPL1000 ± 0,05 дБ (от 10 МГц до 3 ГГц)
Погрешность измерения ± 0,25 дБ (от 10 МГц до 3 ГГц)
