Новые конверторы для анализаторов цепей R&S: от 75 до 260 ГГц

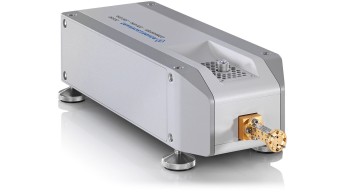

Линейка волноводных конверторов (преобразователей частоты) R&S®ZCxxx, расширяющих рабочий диапазон частот векторных анализаторов цепей, пополнилась несколькими моделями. К уже обновлённым моделям до 500 ГГц добавлены: R&S®ZC110 (от 75 до 110 ГГц), R&S®ZC140 (от 90 до 140 ГГц) и R&S®ZC260 (от 170 до 260 ГГц). По сравнению с моделями предыдущей серии R&S®ZVA-Zxxx новые конвертеры обладают повышенной мощностью и динамическим диапазоном измерений. Например, типичная выходная мощность ZC110 составляет 14 дБм в рабочем диапазоне частот, а динамический диапазон 120 дБ. Некоторые особенности линейки:

- автоматическая настройка измерительной установки на анализаторе цепей (при подключении конверторов по USB);

- регулировка выходной мощности встроенным аттенюатором или снижением уровня входного сигнала;

- калибровка выходной мощности в зависимости от входной и частоты сигнала с помощью программы Converter Leveling Tool и измерителей мощности;

- полоса пропускания 2 ГГц, позволяющая работать с короткими импульсами;

- специальная платформа с микрометрами для точного позиционирования конвертеров с помощью микрометров.

Новые конвертеры пригодятся при измерениях в миллиметровых диапазонах длин волн: коаксиальных и волноводных пассивных и активных устройств, антенных измерениях, измерениях на полупроводниковых подложках, при изучении свойств материалов.

Российским пользователям будут интересны модификации конвертеров с отечественными сечениями волноводов: R&S®ZC78 (3,6 х 1,8 мм), R&S®ZC118 (2,4 х 1,2 мм) и R&S®ZC178 (1,6 х 0,8 мм).
