WLAN-IEEE-802.11ax-Tests

Die Testlösungen von Rohde & Schwarz unterstützen Testingenieure dabei, die WLAN-Revolution mitzugestalten und die sechste Generation von Wi-Fi zu implementieren.

WLAN-IEEE-802.11ax-Tests

Die neue Erweiterung IEEE 802.11ax (Wi-Fi 6), die in den 2,4-GHz- und 5-GHz-ISM-Bändern arbeitet, ist darauf ausgelegt, die Effizienz des WLAN-Systems zu verbessern, insbesondere den Durchsatz pro Station in dicht belegten Signalumgebungen und in Außenumgebungen. Mit Wi-Fi 6 ist erstmals die gleichzeitige planmäßige Kommunikation mehrerer Stationen von und zum Access Point (AP) möglich – eine Art Revolution für Wi-Fi. Dafür mussten eine Reihe neuer Features eingeführt werden, die wiederum neue Ansätze für Tests und Zertifizierungen erfordern. Unser einzigartiges Portfolio für Tests im Non-Signaling- und Signaling-Mode eignet sich ideal für diese Anforderungen.

Evolution von 802.11ac zu 802.11ax mit OFDMA und MU-MIMO im Uplink und Downlink.
Evolution von 802.11ac zu 802.11ax mit OFDMA und MU-MIMO im Uplink und Downlink.

Die Wi-Fi-6-Revolution

Die Bitübertragungsschicht von IEEE 802.11ax basiert im Wesentlichen auf IEEE 802.11ac, nutzt aber einen verringerten Unterträgerabstand von 78,125 kHz. Dadurch vervierfacht sich die Symboldauer, sodass in Kombination mit längeren Schutzperioden die Robustheit und der Wirkungsgrad verbessert werden. 1024QAM-Modulation und MU-MIMO werden ebenfalls unterstützt. Die wichtigsten Änderungen ergeben sich aus der Einführung von OFDMA. Mit diesem Verfahren können mehrere Stationen gleichzeitig bedient werden, um die Gesamtkapazität, Latenz und Effizienz in dicht belegten Signalumgebungen zu verbessern. Mit den eingeführten Resource Units (RU) lässt sich das verfügbare Spektrum in kleinere Teile aufspalten. Ein Scheduling-Verfahren mit Trigger-Frames stellt die synchronisierte Uplink-Kommunikation bei OFDMA- und MU-MIMO-Verfahren sicher.

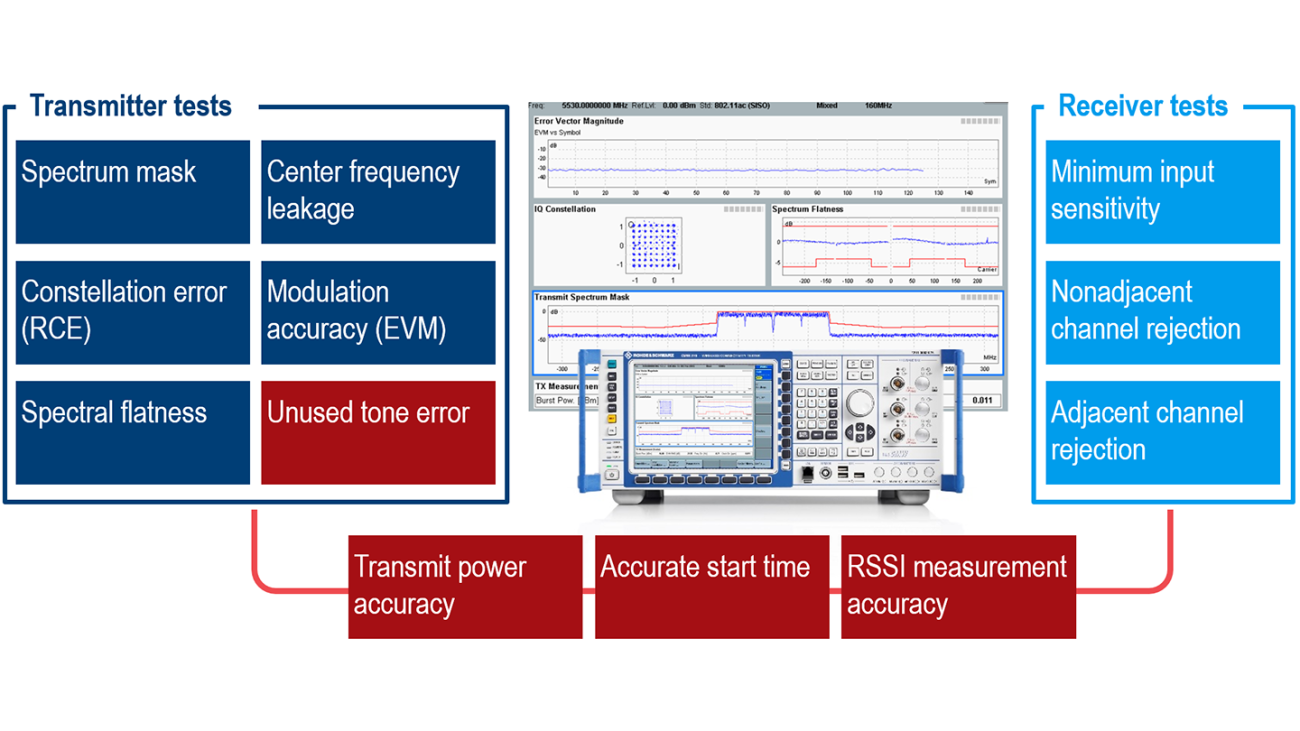

Neue Messungen in Bezug auf den Trigger-Frame.
Neue Messungen in Bezug auf den Trigger-Frame.

Ihre Herausforderungen bei 802.11ax

Der Standard 802.11ax definiert verschiedene Sender- und Empfängertests wie Fehlervektor, Sendeleistung, Ausstrahlung und Empfindlichkeit. Beispielsweise erfordert die 1024QAM-Modulation Signalerzeugungsfähigkeiten, um Referenzsignale mit sehr geringer Verzerrung über eine Bandbreite von bis zu 160 MHz zu übertragen, sowie die erforderliche Analysebandbreite. Vollkommen neu sind Tests, die sicherstellen, dass sich Stationen an die Scheduling-Regeln in Bezug auf die Zeit- und Frequenzressourcen für den Uplink halten, wie sie im neuen Trigger-Frame definiert werden. Dazu gehören Messungen wie Timing-Fehler, Unused Tone Error und Anpassung der Sendeleistung, sodass eine Testlösung im Signaling-Mode erforderlich ist.

Vorteile der 802.11ax-Testlösungen von Rohde & Schwarz

  • Komplettes Lösungsportfolio für Tests an Chipsätzen, Baugruppen, Stationen und Access Points über alle Anwendungsschichten hinweg, angefangen bei HF- und Signaling-Tests bis hin zu End-to-End-Applikationstests
  • Lösungen für jede Testanforderung – von F&E bis hin zu Produktion und Zertifizierung – gemeinsam entwickelt mit den wichtigsten Akteuren der Branche
  • Die Signaling-Testlösungen decken die neuen Tests ab, die für OFDMA/MU-MIMO in der Entwicklung und Zertifizierung erforderlich sind

Verwandte Produkte

R&S®CMW270 Wireless Connectivity Tester

Der Spezialist für nichtzellulare Technologien – umfasst 802.11ax für Tests an Access Points und Stationen im Signaling- und Non-Signaling-Mode

Produktinformationen

R&S®SMW200A Vektorsignalgenerator

Die hohe Kunst der Signalerzeugung – unterstützt 802.11ax-Modulationsverfahren bei voller Bandbreite für MIMO-Tests mit Echtzeit-Fading

Produktinformationen

R&S®FSW Signal- und Spektrumanalysator

Neue Maßstäbe bei Innovation und Nutzbarkeit für das Testen von 802.11ax-Geräten

Produktinformationen

R&S®TS8997 Zulassungstestsystem für Wireless-Geräte

Unterstützt vorgeschriebene Tests gemäß ETSI- und FCC-Standards für Wireless-Geräte, die in den ISM-Bändern arbeiten

Produktinformationen

R&S®CMW100 Communications Manufacturing Test Set

Der ultrakompakte Non-Signaling-Tester ist für Fertigungslinien optimiert. Unterstützt 802.11ax-MIMO-Tests

Produktinformationen

R&S®SMBV100B Vektorsignalgenerator

Der neue Maßstab seiner Klasse mit bis zu 500 MHz Modulationsbandbreite und herausragender EVM-Performance auch bei hohen Ausgangspegeln

Produktinformationen

R&S®FSV3000 Signalanalysator

Die richtige Wahl für die Spektrum- und Signalanalyse von 802.11ax-Signalen in der Entwicklung. Unterstützt 400 MHz Analysebandbreite

Produktinformationen

R&S®DST200 HF-Diagnosekammer

Ideale Umgebung für die HF-Analyse bei der Entwicklung. Unterstützt eine breite Palette an Strahlungstestapplikationen für WLAN-Geräte

Produktinformationen

R&S®SGT100A Vektorsignalgenerator

Die optimale Lösung für den Einsatz in der Fertigung und in automatisierten Anwendungen. Unterstützt 802.11ax-Tests mit 240 MHz I/Q-Modulationsbandbreite

Produktinformationen

R&S®OSP Offene Schalt- und Steuerplattform

Erleichtert die Messkonfiguration für Anwendungen in der Produktion, in Testlaboren und in der Entwicklung

Produktinformationen

R&S®TS7124 Schirmkammer

Ermöglicht zuverlässige und reproduzierbare Messungen in geschirmten Testumgebungen in F&E und Produktion

Produktinformationen

R&S®CMWrun Sequencer Software Tool

Sequencer Tool für parallele Tests mehrerer Messobjekte mit integrierter Chipsatzsteuerung für den Einsatz in der Produktion

Produktinformationen
