Hauptmerkmale
ab EUR 8.280

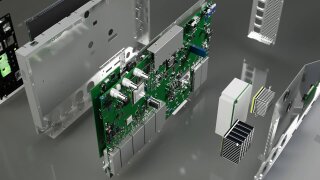

Die R&S®MXO 4 Serie läutet eine neue Generation von Oszilloskopen ein, die höchste Performance mit einem hervorragenden Preis-/Leistungsverhältnis verbindet. Die Geräte stellen einen entscheidenden technologischen Durchbruch dar, der die Analyse Ihrer Messobjekte erheblich beschleunigt.
Das R&S®MXO 4 Oszilloskop verfügt über die weltweit höchste Echtzeit-Aktualisierungsrate von 4,5 Millionen Messkurven/s. So können Ingenieure mehr Signaldetails erkennen und mehr seltene Ereignisse erfassen als mit jedem anderen Gerät. Der 12-bit-A/D-Wandler der R&S®MXO 4 Serie liefert die 16-fache Auflösung im Vergleich zu herkömmlichen 8-bit-Oszilloskopen für hochgenaue Messungen auch bei höchsten Abtastraten. Mit einem Erfassungsspeicher von 400 MPunkten pro Kanal für alle vier Kanäle gleichzeitig bietet das Oszilloskop standardmäßig die bis zu hundertfache Speichertiefe vergleichbarer Geräte. Optional stehen 800 MPunkte interleaved zur Verfügung.
Mit ihrem kapazitiven 13,3"-Full-HD-Touchscreen und einer intuitiven Benutzeroberfläche mit einer Lernkurve von weniger als 15 Minuten sind die Oszilloskope der R&S®MXO 4 Serie eine Klasse besser als vergleichbare Oszilloskope.
... mit unübertroffen hoher Aktualisierungsrate
Typische Aktualisierungsrate (links) vs. 4,5 Millionen Messkurven/s (rechts)
… mit niedrigstem Messrauschen und höchster vertikaler Auflösung
Typische vertikale Auflösung (links) vs. 18-bit-Auflösung im HD-Modus (rechts)
… mit dem tiefsten Speicher bereits in der Standardkonfiguration
Niedrige (links) vs. hohe Abtastrate (rechts) mit breitem Erfassungsfenster
… mit hochpräzisem digitalen Trigger
Flexible Triggerung mit digitalem Trigger und HD-Modus
… mit hoher Benutzerfreundlichkeit und komfortabler Touchbedienung
Lernkurve von 15 Minuten, hohe Benutzerfreundlichkeit, komfortable Touchbedienung, intuitive Navigation
... mit dedizierten HF-Einstellungen
Ausgezeichnete HF-Messfunktionalitäten
| Vertikalsystem | ||
| Analoge Kanäle | 4 | |
| Digitale Kanäle (optional) | 16 | |
| Analoge Bandbreite (–3 dB) | R&S®MXO 4 (mit ‑B24x-Optionen) | 200 MHz, 350 MHz, 500 MHz, 1 GHz, 1,5 GHz |
| Anstiegszeit | R&S®MXO 4 (mit ‑B24x-Optionen) | 1,75 ns, 1 ns, 700 ps, 350 ps, 234 ps |
| Eingangsimpedanz | 50 Ω ± 1,5 %, 1 MΩ ± 1 % || 12 pF (gemessen) |
|
| Eingangsempfindlichkeit | bei 50 Ω | 0,5 mV/Div bis 1 V/Div, gesamte analoge Bandbreite für alle Eingangsempfindlichkeiten unterstützt |
| bei 1 MΩ | 0,5 mV/Div bis 10 V/Div, gesamte analoge Bandbreite für alle Eingangsempfindlichkeiten unterstützt |
|
| Vertikale Auflösung | bis zu 18 bit im HD-Modus (High Definition) | |
| DC-Verstärkungsmessgenauigkeit | Offset und Position nach Selbstabgleich auf 0 V gesetzt | |
| Eingangsempfindlichkeit > 5 mV/Div | ±1 % vom Bereichsendwert | |
| Eingangsempfindlichkeit ≤ 5 mV/Div bis ≥ 1 mV/Div | ±1,5 % vom Bereichsendwert | |
| Eingangsempfindlichkeit < 1 mV/Div | ±2,5 % vom Bereichsendwert | |
| Erfassungssystem | ||
| Abtastrate | analoge Kanäle (Echtzeit) | max. 5 Gsample/s auf 2 Kanälen, max. 2,5 Gsample/s auf 4 Kanälen |
| analoge Kanäle (interpoliert) | max. 5 Tsample/s | |
| digitale Kanäle | max. 5 Gsample/s auf jedem Kanal | |
| Erfassungsspeicher | Standard | 400 MPunkte bei 4 aktiven Kanälen (Einzelerfassung), 400 MPunkte bei 2 aktiven Kanälen (kontinuierliche Erfassung) |
| R&S®MXO4-B108 Option | 800 MPunkte bei 2 aktiven Kanälen (Einzelerfassung), 800 MPunkte bei 1 aktiven Kanal (kontinuierliche Erfassung) |
|
| Max. Aktualisierungsrate | > 4 500 000 Messkurven/s | |
| Erfassungsmodi | Sample (Abtastung), Peak Detect (Spitzenwerterfassung), Average (Mittelwerterfassung), Envelope (Hüllkurve) | |
| Interpolationsmodi | linear, Sin(x)/x, Sample & Hold | |
| Horizontalsystem | ||
| Skalierung Zeitbasis | wählbar zwischen 200 ps/Div und 10 000 s/Div |
|
| Zeitbasisgenauigkeit | nach Auslieferung/Kalibrierung, bei +23 °C | ±0,2 ppm |
| während des Kalibrierintervalls | ±1 ppm | |
| Laufzeitversatz (Skew) | zwischen analogen Kanälen | < 100 ps (gemessen) |
| zwischen digitalen Kanälen | < 500 ps (gemessen) | |
| Triggersystem | ||
| Standard-Triggermodi | Edge, Glitch, Width, Runt, Window, Timeout, Interval, Slew Rate, Setup & Hold, Pattern, State | |
| Erweiterte Triggermodi | A/B/R-Trigger, Triggerung auf serielle Busse, Triggereingang, Triggerausgang | |
| Triggerempfindlichkeit | 0,0001 Div, von DC bis Gerätebandbreite für alle vertikalen Skalierungen |
|
| Analyse und Messung | ||
| Automatische Messungen | 39 | |
| Cursormessungen | 4 | |
| Mathematische Funktionen | bis zu 5 Gleichungen, verknüpfte Funktionen (Addition, Subtraktion, Multiplikation, Division, Absolutwert, Quadrat, Quadratwurzel, Integral, Differential, log10, loge, log2, Kehrwert, Invertierung, Tiefpass, Hochpass, Umskalierung (a*x+b)) |
|
| Logikanalyse (Mixed-Signal-Option, MSO) | ||
| Digitale Eingangskanäle | 16 | |
| Bandbreite Mixed-Signal-Option | 400 MHz | |
| Abtastrate Mixed-Signal-Option | 5 Gsample/s pro Kanal | |
| Allgemeine Daten | ||
| Abmessungen | B × H × T | 414 mm × 279 mm × 162 mm (16,3 in × 10,99 in × 6,38 in) |
| Gewicht | ohne Optionen, nominal | 6,0 kg (13,23 lb) |
| Schnittstellen | 1 x USB 3.0 SuperSpeed-Anschluss 2 x USB 2.0 Hi‑Speed-Anschluss, Typ A 2 x USB 3.1 Gen 1-Anschluss, Typ A 1 x USB 3.1 Gen 1-Anschluss, Typ B 1 Gbps LAN HDMI™ für externen Monitor Externer Trigger, Triggerausgang Referenzsignaleingang, Referenzsignalausgang VESA-Montageschnittstelle |
|
| Display | Typ | 13,3"-LC-TFT-Farbdisplay mit kapazitivem Touchscreen |
Bestellnummer 1335.4130.02
Mixed-Signal-Option für die R&S®MXO 4 Serie mit 16 digitalen Kanälen
Bestellnummer 1335.4147.02
Arbiträrfunktionsgenerator, 100 MHz, 2 analoge Kanäle
Bestellnummer 1335.5772.02
Speichererweiterung auf 800 MPunkte auf 2 Kanälen
Bestellnummer 1335.4276.02
Erweiterung für die R&S®MXO 4 Serie auf 350 MHz Bandbreite
Bestellnummer 1335.4299.02
Erweiterung für die R&S®MXO 4 Serie auf 500 MHz Bandbreite
Bestellnummer 1335.4318.02
Erweiterung für die R&S®MXO 4 Serie auf 1 GHz Bandbreite
Bestellnummer 1335.4330.02
Erweiterung für die R&S®MXO 4 Serie auf 1,5 GHz Bandbreite
Bestellnummer 1335.5195.02
Triggerung und Decodierung serieller Low-Speed-Busse (I2C/SPI/UART/RS-232/RS-422/RS-485)
Bestellnummer 1335.5550.02
Triggerung und Decodierung serieller Automotive-Busse (CAN/CAN FD/CAN XL/LIN)
Bestellnummer 1335.5214.02
SPMI serial decode
Bestellnummer 1335.5943.02
Automotive ethernet decode package: 10BASE-T1S
Bestellnummer 1335.5566.02
Leistungsanalyse
Bestellnummer 1335.5572.02
Frequency response analysis (require MXO4-B6 as source)
Bestellnummer 1335.4360.02
Frontabdeckung: schützt die Vorderseite des R&S®MXO 4 Oszilloskops
Bestellnummer 1335.5589.02
Tragetasche zur sicheren Aufbewahrung von R&S®MXO 4 Oszilloskop und Zubehör
Bestellnummer 1335.5595.02
Transportkoffer für den sicheren Transport von R&S®MXO 4 Oszilloskop und Zubehör
Bestellnummer 1335.5108.02
Gestelladapter, 6 HE
Bestellnummer 1333.2401.02
Passiver Tastkopf, 500 MHz, 10:1
Bestellnummer 1333.1370.02
Passiver Tastkopf, 38 MHz, 1:1
Bestellnummer 1409.7550.00
Passiver Tastkopf, 500 MHz, 10:1
Bestellnummer 1803.0005.02
Passiver Tastkopf, 700 MHz, 10:1
Bestellnummer 1418.7007.02
Aktiver massebezogener Tastkopf, 1 GHz, Tastkopfschnittstelle von Rohde & Schwarz
Bestellnummer 1410.4080.02
Aktiver massebezogener Tastkopf, 1 GHz, R&S®ProbeMeter, Tastkopfschnittstelle von Rohde & Schwarz
Bestellnummer 1333.0815.02
Aktiver massebezogener Tastkopf, 1 GHz, BNC-Schnittstelle
Bestellnummer 1410.3502.02
Aktiver massebezogener Tastkopf, 1,5 GHz, R&S®ProbeMeter, Tastkopfschnittstelle von Rohde & Schwarz
Bestellnummer 1410.4715.02
Aktiver differenzieller Tastkopf, 1 GHz, Tastkopfschnittstelle von Rohde & Schwarz
Bestellnummer 1410.4409.02
Aktiver differenzieller Tastkopf, 1,5 GHz, Tastkopfschnittstelle von Rohde & Schwarz
Bestellnummer 1800.5006.02
Power-Rail-Tastkopf, 2 GHz, R&S®ProbeMeter, Tastkopfschnittstelle von Rohde & Schwarz
2,0 GHz, 1:1, 50 kΩ, Tastkopfschnittstelle von Rohde & Schwarz
Bestellnummer 1333.0873.02
Passiver Hochspannungstastkopf, 250 MHz
Bestellnummer 1409.7737.02
Passiver Hochspannungstastkopf, 400 MHz
Bestellnummer 1409.7720.02
Passiver Hochspannungstastkopf, 400 MHz
Bestellnummer 1800.2307.02
200 MHz differenzieller Hochspannungstastkopf
Bestellnummer 1800.2107.02
100 MHz differenzieller Hochspannungstastkopf
Bestellnummer 1800.2207.02
200 MHz differenzieller Hochspannungstastkopf
Bestellnummer 1800.2007.02
100 MHz differenzieller Hochspannungstastkopf
Bestellnummer 1333.0850.02
AC/DC-Stromzange, 20 kHz
Bestellnummer 1409.8204.02
2 MHz Stromzange
Bestellnummer 1409.7750K02
10 MHz Stromzange
Bestellnummer 1409.8227.02
50 MHz Stromzange
Bestellnummer 1409.8210.02
10 MHz Stromzange
Bestellnummer 1409.7766K02
100 MHz Stromzange
Bestellnummer 1409.8233.02
100 MHz Stromzange
Bestellnummer 1409.7772K02
Stromzange, 120 MHz
Bestellnummer 1801.4932.02
Stromzange, 120 MHz
Bestellnummer 1333.0844.02
Stromzange, 100 kHz
Bestellnummer 1800.4700.02
Tastkopf-Verstärkermodul, 1,5 GHz
Bestellnummer 1333.0721.02
Logiktastkopf, 400 MHz
Bestellnummer 1147.2736.02
E- und H-Nahfeldsondensatz
Bestellnummer 1409.7789.02
Netzteil für Tastköpfe
Netzteil für R&S®RT-ZC10/20/30 Tastköpfe, +/-12 V DC, +/-2,5 A
Bestellnummer 1410.4744.02
Externes Dämpfungsglied
10:1, 2,0 GHz, 1,3 pF, 60 V DC, 42 V AC (Spitze) für R&S®RT-ZD20/30 Tastköpfe. In R&S®RT-ZD10 enthalten
Bestellnummer 1326.3641.02
3D-Messstativ zur Positionierung von Tastköpfen
3D-Messstativ mit Zentralspanngriff zur einfachen Aufnahme und Positionierung von Tastköpfen (Spannweite: 200 mm, Spannbereich: 15 mm)
Bestellnummer 1800.0004.02
Power Deskew Fixture
Power Deskew Fixture zum Laufzeitabgleich von Spannungstastköpfen und Stromzangen für Leistungsmessungen; enthält USB-2.0-Kabel für die Spannungsversorgung
