R&S®MobileLocator

진보된 간섭 탐지 및 신호원 위치 탐지 기능

R&S®MobileLocator
라이트박스 열기
R&S®MobileLocator
라이트박스 열기

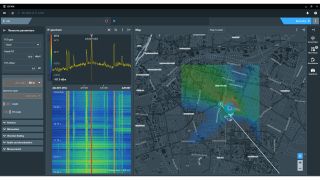

R&S®MobileLocator, 전면 R&S®MobileLocator, 애플리케이션 이미지

주요 사항

  • 도시 지역의 Interference Hunting에 최적화(다중 경로 전파)
  • 트랜스미터 위치 자동 추적
  • 직관적이고 사용하기 쉬운 사용자 인터페이스
  • 상용 차량에 빠르고 간편하게 설치
  • 모든 관련 정보를 이용하여 간섭 탐색 보고서 생성

R&S®MobileLocator,

진보된 간섭 탐지 및 신호원 위치 탐지 기능

R&S®MobileLocator는 움직이는 DF 차량에서 트랜스미터를 탐지하고 자동으로 위치를 파악할 수 있는 최초의 제품입니다. 상용차에 R&S®PR200 Portable Direction Finder 기반의 컴팩트 DF 시스템을 장착할 경우 몇 분 이내에 20 MHz ~ 6 GHz 주파수 대역의 DF 플랫폼으로 활용할 수 있습니다. R&S®MobileLocator에 로데슈바르즈의 다른 방향 탐지기를 결합하면 전용 DF 차량 및 헬리콥터에서도 사용할 수 있습니다.

기능 및 장점

간섭 자동 추적

트랜스미터로 위치 이동

높은 빌딩은 신호를 반사하거나 차단할 수 있으므로 차량은 R&S®MobileLocator에서 충분한 방위를 확보할 수 있도록 도보 속도 이상으로 이동해야 합니다. R&S®MobileLocator는 이용 가능한 모든 방위를 필터링하고 관련 DF 결과를 저장한 다음 통계 분석을 사용해 가장 확률이 높은 신호 방향과 위치를 판단합니다. 결과는 지속적으로 업데이트되어 맵에 표시됩니다.

타겟으로 위치 이동
라이트박스 열기

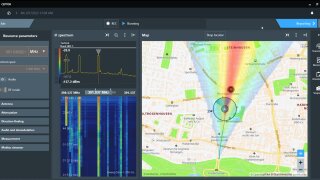

타겟으로 위치 이동

간섭 소스의 정확한 위치에 적색 원이 표시되어 있음

사용하기 쉬운 인터페이스

웹 기반 GUI 및 안내에 따른 워크플로우

웹 기반 GUI는 간섭 탐색에 최적화되었으며, 이 GUI를 통해 필요한 모든 파라미터에 직접 액세스할 수 있습니다. 까다로운 환경에서도 손가락으로 터치 한번으로 모든 정보와 결과를 제공받아 손쉽게 활용할 수 있습니다.

 터치스크린 장착 태블릿
라이트박스 열기

터치스크린 장착 태블릿

태블릿 PC의 Mobile Locator 컨트롤 GUI

이동형 시스템

간편한 운반, 간편한 셋업

R&S®MobileLocator를 사용해 자동 방향 탐지를 수행하려면 DF 안테나를 탑재한 로데슈바르즈의 방향 탐지기가 필요합니다. 소규모 이동식 시스템의 경우 DF 안테나를 탑재한 R&S®PR200을 사용하는 것이 좋습니다. R&S®MobileLocator 소프트웨어는 LAN 케이블을 사용해 방향 탐지기에 연결한 랩톱 또는 고성능 태블릿에 설치합니다. 간섭 신호에 따라 자석 거치대를 사용해 R&S®ADD107 또는 R&S®ADD207 초소형 DF 안테나를 차량 루프에 장착합니다.

차량에 설치한 Mobile Locator
라이트박스 열기

차량에 설치한 Mobile Locator

R&S®MobileLocator를 설치한 상용차, 즉시 사용 가능. R&S®PR200은 랩톱 또는 태블릿을 통해 제어됩니다.

턴키 솔루션

직관적 간섭 탐색

도시 지역에서 수동으로 신호를 추적할 경우 무선 신호의 강한 멀티패스 전파로 인해 매우 많은 시간이 소모될 뿐만 아니라 오류가 발생하기 쉽습니다. R&S®MobileLocator는 멀티패스 전파 기능에 최적화되었으며, 사용자가 간섭 소스의 위치를 추적할 수 있도록 빠르게 안내합니다.

  • 파노라마 스캔으로 모든 신호 활동을 빠르게 요약 제공
  • 신호 복조 및 오디오 레코딩
  • 자세한 신호 모니터링을 위해 실시간 대역폭에서 스펙트럼 표시

도시 지역에 맞춘 설계
라이트박스 열기

도시 지역에 맞춘 설계

도시 지역의 멀티패스 전파를 통해 차량이 여러 방향에서 무선 신호를 수신할 수 있게 해줌
