R&S®SFI100A Wideband IF 벡터 신호 발생기

전례 없는 컨트롤을 경험하세요

R&S®SFI100A Wideband IF 벡터 신호 발생기
라이트박스 열기
R&S®SFI100A Wideband IF 벡터 신호 발생기
라이트박스 열기
R&S®SFI100A Wideband IF 벡터 신호 발생기
라이트박스 열기
R&S®SFI100A Wideband IF 벡터 신호 발생기
라이트박스 열기
R&S® SFI100A Wideband IF Vector Signal Generator, 측면 R&S® SFI100A Wideband IF Vector Signal Generator, 전면 하단 R&S® SFI100A Wideband IF Vector Signal Generator, 후면 하단 R&S® SFI100A Wideband IF Vector Signal Generator, 측면

주요 사항

  • 최대 10 GHz RF 변조 대역폭
  • 최대 8 GSample 메모리의 ARB
  • 11 GHz ~ 21 GHz의 IF 출력
  • Wideband 다이렉트 DAC, 디퍼런셜 및 싱글-엔드 아날로그 I/Q 출력
  • R&S®FE110ST 및 R&S®FE170ST Frontend와 완벽 통합

sub-THz 솔루션을 위한 기본 중의 기본

R&S®SFI100A Wideband IF Vector Signal Generator는 초기 6G 연구, 밀리미터파 WLAN, 자동차 레이더와 같은 난이도 높은 애플리케이션의 대역폭 요구사항을 충족합니다. 이 초소형 기기는 최대 10 GHz의 매우 넓은 RF 변조 대역폭을 지원하며 완전히 교정된 RF 신호를 발생합니다. R&S®SFI100A는 R&S®FE110ST 및 R&S®FE170ST 업컨버전 프론트엔드와 간단히 연결하여 70 GHz ~ 175 GHz 주파수 대역에 대응할 수 있습니다. 연결된 프론트엔드의 모든 기능을 제어하며 솔루션을 단일 기기로 작동할 수 있습니다. R&S®SFI100A에는 RF 인터페이스 이외에도 Baseband 내 Wideband 신호 발생을 위한 아날로그 IQ 출력이 있습니다.

기능 및 장점

다양한 테스트 시나리오를 위한 유연성

sub-THz 주파수, IF, Baseband에서 테스트

R&S®SFI100A는 다양한 테스트 시나리오에 대응하는 유연성을 갖추고 있어 R&S®FE110ST 및 R&S®FE170ST 외부 프론트엔드 연결 시 11 GHz ~ 21 GHz의 IF 테스트, 70 GHz ~ 175 GHz의 RF 테스트를 지원합니다. R&S®SFI100A는 최고 5 GHz 및 2 V (Vpp)의 최고의 신호 품질로 Baseband 테스트 시 Wideband 싱글 엔드, 디퍼런셜, 다이렉트 DAC 아날로그 I/Q 신호를 제공합니다. 6G의 초기 연구 단계와 같이 까다로운 테스트 셋업에서는 유연성이 중요합니다.

모든 테스트 요구사항에 대응하는 포괄적 유연성
라이트박스 열기

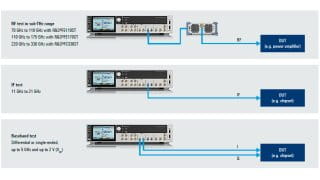

모든 테스트 요구사항에 대응하는 포괄적 유연성

R&S®SFI100A는 11 GHz ~ 21 GHz 주파수의 IF 테스트를 지원하며 프론트엔드 사용 시 70 GHz ~ 175 GHz의 sub-THz 주파수에 대응합니다.

완전히 교정된 sub-THz 솔루션

R&S®FE110ST 및 R&S®FE170ST Frontend와 원활히 통합

완벽한 통합 및 컨트롤을 지원하는 R&S®SFI100A는 연결된 R&S®FE110ST 또는 R&S®FE170ST Frontend의 특성을 파악하며 해당 특성을 측정 평면의 교정 신호에 자동으로 포함합니다. 셋업은 Bandpass 케이블과 필터, 전력 증폭기와 같이 연결된 스마트 액세서리로 확장할 수 있어 측정 불확도를 줄이고 sub-THz 주파수 대역에서도 측정 충실도를 개선해줍니다.

전체 프론트엔드 통합
라이트박스 열기

전체 프론트엔드 통합

R&S®SFI100A는 펌웨어에 프론트엔드 지원 기능이 기본적으로 탑재되어 있어 전체 셋업 통합과 단일 인터페이스를 통한 컨트롤을 지원합니다.

최고의 성능

뛰어난 변조 신호 품질

R&S®SFI100A는 최고의 Wideband 변조 신호 품질을 제공합니다. 16 GHz 중심 주파수의 2 GHz 5G NR 신호에 대해 넓은 출력 전력 범위에 걸쳐 –41 dB (< 1 %) 미만의 우수한 EVM이 가능합니다. R&S®SFI100A에 프론트엔드를 결합할 경우 우수한 변조 품질을 유지할 수 있습니다(EVM bathtub 곡선 참조). 뛰어난 성능으로 DUT의 실제 성능을 테스트할 수 있습니다.

144 GHz에서 IEEE 802.11ay 신호를 위한 EVM
라이트박스 열기

144 GHz에서 IEEE 802.11ay 신호를 위한 EVM

144 GHz에서도 넓은 전력 범위에 걸쳐 4 GHz IEEE 802.11ay 신호에 대해 –34 dB (2 %) 미만의 우수한 EVM을 달성할 수 있습니다.

개선된 사용 편의성

간편해진 자동화

R&S®SFI100A는 일반적인 원격 인터페이스를 통해 제어할 수 있습니다. 사용자는 도움말 기능을 사용해 자동 테스트 시퀀스 컨트롤을 프로그래밍할 수 있습니다.  기본 탑재되는 SCPI 매크로 레코더와 코드 발생기는 SCPI 프로그램 시퀀스의 빠르고 편리한 발생을 지원합니다. 코드 템플릿을 사용하면 MATLAB®, CVI, Python의 실행 코드를 직접 생성할 수 있습니다. 사용자별 템플릿을 사용하여 테스트 자동화에 필요한 시간을 최소화할 수 있습니다.

SCPI 매크로 레코더 및 코드 발생기
라이트박스 열기

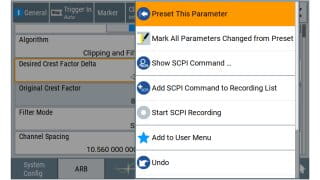

SCPI 매크로 레코더 및 코드 발생기

상황을 인식하는 도움말 메뉴에서 유용한 추가 정보를 빠르게 확인할 수 있습니다.

간편한 업그레이드

완벽한 소프트웨어 정의 옵션 개념

R&S®SFI100A는 완전히 교정된 상태로 출고되며 전체 하드웨어 기능을 바로 사용할 수 있습니다. 테스트 요구사항이 추가됨에 따라, 소프트웨어 키코드를 통해 현장에서 추가 기능을 쉽게 활성화할 수 있습니다.
완전한 소프트웨어 정의 옵션 개념으로 기기에 새 기능을 추가 탑재할 때 일반적으로 발생하는 잠재적 다운타임을 제거할 수 있습니다. R&S®SFI100A는 현재 애플리케이션에 맞게 정밀 커스터마이징이 가능하며 필요에 따라 개선할 수 있습니다.

키코드 이용한 간편 업그레이드 기능
라이트박스 열기

키코드 이용한 간편 업그레이드 기능

R&S®SFI100A는 변화하는 요구사항에 따라
소프트웨어 키코드를 통해 쉽게 업그레이드할 수 있어 6G 환경에 최적입니다.

사용 가능한 옵션

주파수 옵션
산물
설명
R&S®SFI-B1016

주문 번호 1444.3892.02

설명

IF 주파수 16 GHz

레퍼런스 오실레이터 옵션
산물
설명
R&S®SFI-K703

주문 번호 1444.3405.02

설명

100 MHz, 640 MHz, 1 GHz 레퍼런스 입력/출력

R&S®SFI-K704

주문 번호 1444.3357.02

설명

유연한 레퍼런스 입력 1 MHz ~ 250 MHz

R&S®SFI-K708

주문 번호 1444.3363.02

설명

8 GHz 초저 노이즈 레퍼런스 입력/출력

기타 옵션
산물
설명
R&S®SFI-K553

주문 번호 1444.3311.02

설명

외부 프론트엔드 제어

Baseband
산물
설명
R&S®SFI-K510

주문 번호 1444.3257.02

설명

ARB를 이용한 Baseband 발생기, 4 GHz RF 대역폭, 2 GSamples

R&S®SFI-K529

주문 번호 1444.3263.02

설명

8 GHz RF 대역폭으로 Baseband 확장

R&S®SFI-K530

주문 번호 1444.3434.02

설명

10 GHz RF 대역폭으로 Baseband 확장

R&S®SFI-K517

주문 번호 1444.3270.02

설명

8 Gsample로 ARB 메모리 확장

Baseband 확장
산물
설명
R&S®SFI-K17

주문 번호 1444.3286.02

설명

아날로그 I/Q 출력(싱글 엔드/디퍼런셜)

R&S®SFI-K544

주문 번호 1444.3292.02

설명

사용자 정의 주파수 응답 수정

R&S®SFI-K548

주문 번호 1444.3305.02

설명

Crest Factor 감소

무선 통신 표준
산물
설명
R&S®SFI-K444

주문 번호 1444.3370.02

설명

5G NR Release 15(WinIQSIM2™)

R&S®SFI-K448

주문 번호 1444.3386.02

설명

5G NR 릴리스 16(WinIQSIM2™)

R&S®SFI-K471

주문 번호 1444.3392.02

설명

5G NR Release 17/18(WinIQSIM2™)

무선 연결
산물
설명
R&S®SFI-K441

주문 번호 1444.3411.02

설명

IEEE 802.11ad(WinIQSIM2™)

R&S®SFI-K477

주문 번호 1444.3428.02

설명

IEEE 802.11ay (WinIQSIM2™)

멀티 Carrier CW 및 노이즈
산물
설명
R&S®SFI-K261

주문 번호 1444.3334.02

설명

멀티캐리어 CW 신호 생성(WinIQSIM2™)

일반 용도
산물
설명
R&S®SFI-K414

주문 번호 1444.3328.02

설명

OFDM 신호 생성(WinIQSIM2™)

R&S®SFI-K499

주문 번호 1444.3340.02

설명

커스텀 디지털 변조(WinIQSIM2™)

액세서리 케이블
산물
설명
R&S®SFI-Z2

주문 번호 1444.3911.02

설명

스페어 100G QSFP 케이블 세트 0.5 m

Related videos

Closed-loop power control with R&S®SFI100A and R&S®NRP Power Sensors

Learn how the R&S®SFI100A vector signal generator can be used with the NRP Power Sensors to realize close loop power control at the output of a device under test such as a power amplifier.

6월 11, 2024

Wideband modulated measurements with the R&S®SFI100A Vector Signal Generator

This video shows how the R&S®SFI100A simplifies modulated measurements at IF and in the sub-terahertz frequency region in combination with the R&S®FE110ST/FE170ST frontends.

6월 11, 2024
