O que são os componentes passivos e por que merecem a nossa atenção?

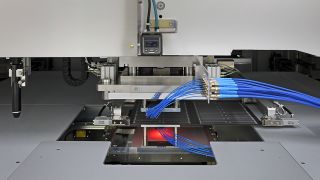

Os componentes passivos de RF (como filtros, placas de circuito impresso e conectores) são essenciais para a integridade do sinal e a confiabilidade do sistema. A Rohde & Schwarz oferece soluções avançadas e confiáveis para testes de componentes passivos, garantindo os mais elevados padrões de qualidade e desempenho.
Os componentes passivos são elementos eletrônicos de um sistema de RF que operam sem a necessidade de uma fonte de alimentação externa. Ao contrário dos componentes ativos, eles não geram nem amplificam sinais; em vez disso, filtram ou direcionam os sinais de RF.
Alguns componentes passivos comuns em sistemas de micro-ondas e RF são: filtros, combinadores, acopladores, cabos, conectores e capacitores.
Nos sistemas de comunicação modernos, até mesmo pequenas variações nos componentes passivos podem resultar em perdas, distorções ou ressonâncias inesperadas. Os testes de componentes passivos garantem que cada componente cumpra as especificações de design, mantenha os altos padrões de qualidade e funcione de forma confiável em condições reais.

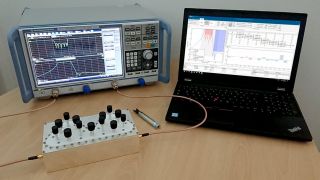

As principais características são avaliadas por meio de medições de parâmetros S (parâmetros de espalhamento), que fornecem métricas de desempenho essenciais, como impedância, perda de inserção ou perda de retorno.
Os parâmetros S são tudo o que você precisa para testar componentes passivos?
Sim e não. Os parâmetros S (parâmetros de espalhamento) são extremamente importantes e, muitas vezes, constituem a base da validação de componentes passivos em circuitos de RF, tais como filtros, acopladores, combinadores, capacitores, indutores, linhas de transmissão e muitos outros, mas nem sempre são tudo o que é necessário.
Por que os parâmetros S são essenciais para a validação de dispositivos passivos?
Os parâmetros S são essenciais porque caracterizam um componente como uma «caixa preta». Sem exigir conhecimento de sua estrutura interna, eles oferecem uma visão externa de qualquer dispositivo de duas ou mais portas como uma rede.
Além disso, descrevem como um componente afeta os sinais em uma ampla faixa de frequências — o que é particularmente importante, já que os componentes passivos raramente se comportam de maneira ideal e seu desempenho varia com a frequência. Isso torna os parâmetros S uma ferramenta essencial nos testes de dispositivos modernos, já que mostram como as características de um componente variam ao longo de seu espectro de operação.
Eles também são essenciais para determinar como um componente se adapta ao circuito circundante, minimizando reflexões e maximizando a transferência de potência por meio do casamento de impedância.
Além disso, os parâmetros S são essenciais para avaliar a estabilidade dos circuitos de RF que contêm componentes passivos. Também são amplamente utilizados para gerar modelos de simulação precisos, como os modelos SPICE, permitindo previsões confiáveis sobre o comportamento de vários componentes interconectados a nível de sistema.
O que os parâmetros S não capturam diretamente
- Parâmetros CC: entre eles estão valores como tensão e corrente nominais, resistência de isolamento, resistência dos resistores, assim como indutância e capacitância. Normalmente, são medidos por medidores LCR.
- Capacidade de potência: os componentes passivos podem alterar seu comportamento quando submetidos à potência de entrada máxima de RF, em comparação com níveis de potência baixos. Os filtros de ondas acústicas são um exemplo claro desse efeito.
- Comportamento não ideal: refere-se a efeitos como a geração e amplificação de harmônicos ou a variação do comportamento à medida que os níveis de potência aumentam. Os parâmetros S são, por natureza, uma medição linear e não conseguem caracterizar esses efeitos não lineares, cuja observação requer configurações de teste especializadas.
- Coeficiente de temperatura: os parâmetros S variam com a temperatura, isso significa que eles representam o comportamento de um componente a uma única temperatura específica; portanto, são necessárias várias medições em uma câmara térmica para caracterizar o desempenho em toda uma faixa de temperatura.
- Envelhecimento dos componentes: o envelhecimento refere-se ao processo pelo qual as características de um componente se deterioram ao longo de sua vida útil. A medição dos parâmetros S fornece apenas um resumo do desempenho em um determinado momento, enquanto a avaliação do envelhecimento é normalmente realizada por meio de testes de estresse em diferentes temperaturas e altos níveis de potência.
- Características no domínio do tempo: descrevem como a corrente e a tensão de um componente respondem a variações ao longo do tempo, em vez de seu comportamento em uma frequência constante. A medição direta é normalmente realizada utilizando osciloscópios.
Os parâmetros S são uma medida importante para a validação de componentes passivos. No entanto, eles nem sempre apresentam o quadro completo. Os testes específicos necessários dependerão em grande parte do tipo de componente, do ambiente operacional e da criticidade da aplicação.
