Active, high-impedance probes can be connected to spectrum analyzers, providing a practical and highly precise measurement solution to overcome an otherwise cumbersome RF testing issue. This application note provides information on how to use oscilloscope probes in RF measurements using spectrum analyzers.
Jul 04, 2023 | AN-No. 1EF116
Questa nota applicativa spiega l'uso del ricevitore di misura per calibrare il livello di uscita di un generatore di segnali.La calibrazione in questa applicazione è un processo in due fasi.► Il livello di uscita assoluto della sorgente del segnale, a un livello fisso, viene misurato utilizzando un sensore di potenza termica (ad esempio il modello NRP50T), che, a sua volta, invia la sua lettura al ricevitore FSMR.► La calibrazione della potenza d'uscita su una gamma dinamica più ampia (per una potenza inferiore) viene eseguita collegando direttamente il ricevitore FSMR alla sorgente del segnale ed eseguendo lo sweeping della potenza della sorgente del segnale.Il ricevitore FSMR ha un'incertezza di misura totale nominale <0,015 dB +/- 0,005 dB per incrementi di 10 dB. A 1 GHz, la gamma di misura della potenza copre da -152 dBm a +30 dBm. È su questa linearità intrinseca che si basa l'accuratezza della calibrazione.L'incertezza di misura della potenza assoluta, per il sensore di potenza termica NRP50T usato in questa nota applicativa, va da 0,040 dB a 0,143 dB.Questo processo può essere ripetuto a più frequenze. I valori di calibrazione sono automaticamente memorizzati e gestiti dal ricevitore di misura FSMR. Le frequenze di misura per le calibrazioni sono memorizzate e saranno richiamate automaticamente dal ricevitore FSMR riselezionando quelle frequenze.
dic 31, 2021 | AN-No. 1SL377

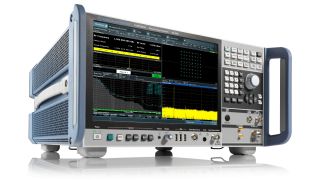

Il ricevitore di misura R&S®FSMR3000 (di seguito definito FSMR) è uno strumento "trivalente" che raggruppa in sé un ricevitore di misura, un analizzatore di segnali e un analizzatore del rumore di fase.La presente nota applicativa dimostra l'utilizzo del ricevitore FSMR, compresa l'opzione della cross-correlazione (R&S®FSMR3-B60), per misurare le caratteristiche del rumore di fase di un generatore di segnali (R&S®MA100B).Rispetto alle misure che non utilizzano questa opzione, la misura del rumore di fase con cross-correlazione migliora la sensibilità di 5 - log(n) dB. Una misura che utilizza 10 correlazioni, ad esempio, migliora il rumore di fase di fondo di 5 dB.
dic 31, 2021 | AN-No. 1SL376
