R&S®CEPTOR

ПО для систем радиомониторинга

R&S®CEPTOR
Открытый Lightbox
R&S®CEPTOR
Открытый Lightbox
R&S®CEPTOR
Открытый Lightbox
R&S®CEPTOR
Открытый Lightbox
R&S®CEPTOR
Открытый Lightbox

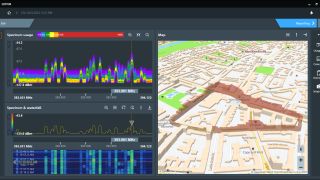

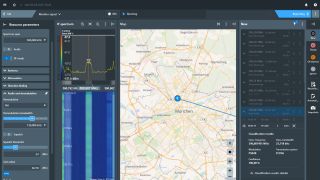

R&S®CEPTOR, программное обеспечение радиомониторингаSearch and Observe (Поиск и наблюдение) - Monitor Signal view (Режим просмотра сигналa)Анализ использования спектраMobileLocatorR&S®CEPTOR, программное обеспечение

Ключевые факты

  • Приложения радиомониторинга для ориентированных на результат, направляемых рабочих процессов
  • Современный графический пользовательский интерфейс для интуитивно понятного управления и быстрого получения результатов
  • Концепция задания для выполнения приложений и сбора результатов
  • Дистанционное управление системами через глобальные сети
  • Встроенный мониторинг и администрирование системы

Программное обеспечение радиомониторинга R&S®CEPTOR

Разработано для развитой поддержки пользователя и простоты использования.

Операторы выбирают соответствующее приложение R&S®CEPTOR на главном экране и выполняют шаги от определения задания до эксплуатации и составления отчетов. Практичные настройки по умолчанию и частично автоматизированные процессы обеспечивают желаемые результаты, и операторам не нужно беспокоиться о специфических свойствах каждого датчика.  Программное обеспечение R&S®CEPTOR поддерживает широкий спектр задач для государственных органов и вооруженных сил, включая:

  • Поиск новых сигналов и наблюдение за известными передатчиками
  • Сбор информации об использовании спектра и активных передатчиках
  • Мониторинг и техническая классификация сигналов
  • Радиопеленгация
  • MobileLocator для наводки на передатчики с подвижным датчиком радиопеленгации

Особенности и преимущества

Удобный графический пользовательский интерфейс

Развитая поддержка оператора, ориентированная на конкретные задачи.

В зависимости от поставленного задания, операторы могут выбрать необходимое приложение R&S®CEPTOR и ввести наиболее важные параметры. Все остальные параметры имеют значения по умолчанию, подходящие для данного задания. На главном экране представлен обзор доступных приложений, поддерживаемых системой. Информация о системе и работоспособность системы быстро информируют операторов о готовности системы. Выполняемые, остановленные и последние задания отображаются в списке для быстрого доступа и дальнейшей обработки.

На главном экране отображаются приложения, задания, состояние системы
Открытый Lightbox

На главном экране отображаются приложения, задания, состояние системы

Обработка заданий

Задачи R&S®CEPTOR управляют выполнением конкретных операций

Задания содержат наборы параметров для конкретной задачи, полученные результаты и отчеты оператора. Они задаются для местных или дистанционных датчиков и могут выполняться автоматически или вручную.  Операции с заданиями включают три шага:

  • Задание определяется с помощью основных параметров для выполнения задачи, таких как диапазон частот или списки передатчиков.
  • Операция дает требуемые результаты
  • Оператор просматривает результаты и составляет отчет.

Описание задания в приложении Search and Observe
Открытый Lightbox

Описание задания в приложении Search and Observe

Приложение: Search and Observe (Поиск и наблюдение)

Поиск новых сигналов и наблюдение за известными передатчиками

Search and Observe автоматически обнаруживает новые радиопередатчики, наблюдая за известными профилями сигналов или передатчиками. Обнаруженные сигналы сортируются по заданным пользователем функциональным категориям, таким как игнорировать или сигналы, представляющие интерес. Затем система может автоматически включить сигнал тревоги при обнаружении сигналов определенной функциональной категории (например, угрозы). Затем операторы могут исследовать такие сигналы с помощью автоматической классификации сигналов и пеленгации в режиме просмотра сигналa Monitor Signal.

Режим просмотра сигналa Search and Observe
Открытый Lightbox

Режим просмотра сигналa Search and Observe

Приложение: Collect Data

Регистрация данных РЧ-спектра

Приложение Collect Data сохраняет данные радиочастотного спектра для последующего автономного анализа с помощью приложения Calculate Spectrum Usage. В зависимости от устройства, можно определить несколько диапазонов сканирования с отдельными специфическими настройками. Задания на сбор данных, назначенные дистанционным датчикам, передаются через глобальную сеть на дистанционную станцию R&S®CEPTOR для самостоятельного выполнения заданий. Результаты загружаются на местную станцию управления по запросу оператора.

Режим просмотра спектра Collect Data
Открытый Lightbox

Режим просмотра спектра Collect Data

Приложение: Calculate Spectrum Usage (Расчет использования спектра)

Автономный анализ записанных данных РЧ спектра

Это приложение предоставляет различные возможности анализа записанных данных РЧ-спектра:

  • Спектр с течением времени, визуализированный в РЧ спектре и статических каскадных диаграммах
  • Распределение зарегистрированных уровней сигнала по частотам в диаграмме использования спектра
  • График покрытия выбранных частот, визуализированный на карте

Аналитический вид Calculate Spectrum Usage (Расчет использования спектра)
Открытый Lightbox

Аналитический вид Calculate Spectrum Usage (Расчет использования спектра)

Приложение: MobileLocator

MobileLocator определяет местоположение передатчиков в городских условиях.

Результаты, полученные с помощью одного пеленгатора, установленного в любом автомобиле, помогают преодолеть проблемы многолучевого распространения. Картографический дисплей с линией пеленга, гистограммой азимута и тепловой картой направляет оператора к одному или нескольким передатчикам на той же частоте. Встроенный дисплей карты с 2,5D видом, ландшафтом, затенением местности и зданиями для лучшей ориентации упрощает локализацию передатчика в городских условиях.

Приложение MobileLocator
Открытый Lightbox

Приложение MobileLocator
