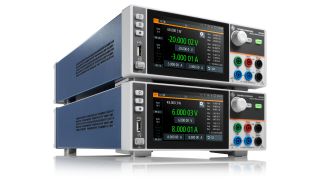

R&S®NGU Source Measure Units

Eine Source Measure Unit von R&S®ESSENTIALS

R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units
Lightbox öffnen
R&S®NGU Source Measure Units, Frontansicht R&S®NGU Source Measure Units, Frontansicht R&S®NGU Source Measure Units, Frontansicht tief R&S®NGU Source Measure Units, Seitenansicht R&S®NGU Source Measure Units, Seitenansicht R&S®NGU Source Measure Units, Seitenansicht R&S®NGU Source Measure Units, Rückansicht R&S®NGU Source Measure Units, Hero-Ansicht

Hauptmerkmale

  • Zwei/vier Quadranten: Betrieb als Quelle und Senke
  • Superschnelle Datenaufzeichnung (FastLog)
  • Spannungspriorität und Strompriorität
  • High-Capacitance-Modus
  • Intuitiver Online-Produktkonfigurator mit transparenter Preisgestaltung

The top-class in supplying power

Die R&S®NGU Source Measure Units (SMU) sind dank der extrem hohen Genauigkeit und schnellen Lastausregelzeiten perfekt für anspruchsvolle Anwendungen geeignet, beispielsweise für:
- Batterie- und Leistungsaufnahmetests
- Stromversorgung von Endgeräten
- Simulation von Spannungsabfällen
Das spezielle Design des Amperemeters ermöglicht genaue Strommessungen von wenigen nA bis in den Amperebereich in einem Durchgang ohne Unterbrechungen. Mittels der kurzen Regelzeiten können die Messgeräte ebenfalls schnelle Lastwechsel bewerkstelligen, wenn mobile Kommunikationsgeräte vom Sleep-Modus in den Sendebetrieb umschalten. Die superschnelle Datenaufzeichnung zeigt jedes Detail mit bis zu 2 μs Auflösung. R&S®NGU Source Measure Units zeichnen sich durch eine Zwei- oder Vier-Quadranten-Architektur aus, um sowohl als Quelle als auch als Senke zu agieren.
Konfigurieren Sie Ihre R&S®NGU SMU in unserem Online-Konfigurator und profitieren Sie von einer komplett transparenten Preisgestaltung und einfachen Konfiguration in Kombination mit einer schnellen Abwicklung und raschem Versand durch einen autorisierten Vertriebspartner Ihrer Wahl.
Klicken Sie auf „Konfigurieren und Angebot anfordern“ und starten Sie jetzt mit der Konfiguration.

Merkmale & Vorteile

Zwei/vier Quadranten: Betrieb als Quelle und Senke

Bildet Batterien oder Verbraucher nach

Die Zwei-/Vier-Quadranten-Architektur dieser Source Measure Units kann sowohl als Quelle als auch als Senke agieren, um Batterien oder Verbraucher nachzubilden. Der Wechsel vom Versorgungsbetrieb in den Lastbetrieb erfolgt automatisch. Sobald die von außen angelegte Spannung die eingestellte Soll-Spannung überschreitet, fließt Strom ins Netzgerät. Mit ihrer Vier-Quadranten-Architektur kann die R&S®NGU401 positive oder negative Spannungen/Ströme erzeugen und auch als Senke in beiden Polaritäten agieren.

Vier-Quadranten-Architektur der R&S®NGU401
Lightbox öffnen

Vier-Quadranten-Architektur der R&S®NGU401

Die R&S®NGU liefert eine positive oder negative Spannung bei Betrieb als Quelle oder Senke.

Superschnelle Datenaufzeichnung

FastLog-Funktion

Die R&S®NGU Source Measure Units bieten die superschnelle FastLog-Funktion um Spannungs- und Stromwerte aufzuzeichnen. Die Daten können auf einem externen USB-Stick gespeichert oder über USB oder LAN an einen externen PC übertragen werden. Bei einer Datenrate von bis zu 500 ksample/s stehen Spannungs- und Stromwerte alle 2 μs zur Verfügung.

FastLog-Hochgeschwindigkeitserfassung
Lightbox öffnen

FastLog-Hochgeschwindigkeitserfassung

Die FastLog-Funktion folgt Spannungs-/Stromänderungen mit einer Auflösung von bis zu 2 μs.

Spannungspriorität und Strompriorität

Optimiert für Spannungs-/Stromregelung

Im Spannungsprioritätsmodus (Voltage priority mode) sorgt die schnelle Spannungsregelung für Ausregelzeiten von < 30 μs. Um Schwingungen zu vermeiden, ist die Stromregelung etwas langsamer ausgelegt. Kommt es darauf an, Ströme schnell und präzise zu regeln, werden die R&S®NGU Source Measure Units im Stromprioritätsmodus (Current priority mode) betrieben. Optimiert auf schnelle Stromregelung (Ausregelzeit < 50 μs), können hiermit zum Beispiel auch empfindliche Leuchtdioden getestet werden, die bereits auf kurze Stromspitzen empfindlich reagieren.

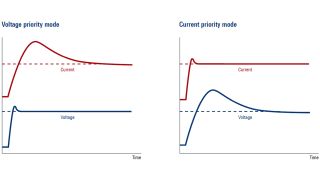

Spannungspriorität/Strompriorität
Lightbox öffnen

Spannungspriorität/Strompriorität

Der Standardmodus bietet eine schnelle Spannungsregelung, wenn das Risiko von Überschwingern bei der Stromregelung besteht. Der spezielle Modus bietet eine schnelle und risikolose Stromregelung.

High-Capacitance-Modus

Kompensiert Kapazität

In typischen Messaufbauten ist der Eingang des Messobjekts häufig kapazitiv belastet. Ein Anschluss des Netzgerätes per Kabel resultiert in einem Tiefpassverhalten aufgrund der Kabel und Kapazität. Im Hochkapazitätsmodus (High capacitance mode) kompensieren die R&S®NGU Source Measure Units diese Kapazität und zeigen den Strom an, der direkt in das Messobjekt fließt.

Schnelle Regelung der Ausgangsspannung

Bewältigt schnelle Laständerungen

Mobile Endgeräte wie Mobiltelefone oder IoT-Geräte benötigen im Sleep-Modus nur sehr wenig Leistung. Der Strombedarf steigt jedoch sprunghaft an, sobald in den Sende-Modus gewechselt wird. Ein Netzgerät für diese Prüflinge muss in der Lage sein, Lastwechsel von wenigen nA bis in den Amperebereich zu bewältigen, ohne Spannungsabfälle oder Überschwinger zu erzeugen.

Optimierte Lastausregelzeit
Lightbox öffnen

Optimierte Lastausregelzeit

Üblicherweise reagieren Netzgeräte auf sprunghafte Laständerungen mit Überschwingen bei langsamen Regelzeiten. Die R&S®NGU Source Measure Units zeichnen sich durch Regelzeiten von < 30 μs aus.

Einfache Bedienung, Konfigurator mit transparenter Preisgestaltung

Wir helfen unseren Kunden dabei, schnell, einfach und mit voller Preistransparenz das passende Messgerät zu finden. Die R&S®NGU und weitere Geräte aus dem Portfolio von R&S®ESSENTIALS können jetzt online konfiguriert werden, sodass Sie von folgenden Vorteilen profitieren:
- benutzerfreundlicher und einfach navigierbarer Konfigurator
- volle Kostentransparenz bei jedem Konfigurationsschritt
- schnelle Auftragsabwicklung durch autorisierte Vertriebspartner
- Lieferung am nächsten Tag von ausgewählten Partnern

Verfügbare Modelle

Verfügbare Modelle
Modelle
Anzahl Ausgangskanäle
Max. Ausgangsleistung
Ausgangsspannung pro Kanal
Ausgangsstrom pro Kanal
Startpreis

R&S®NGU201

Bestellnummer 3639.3763.02

Anzahl Ausgangskanäle
1
Max. Ausgangsleistung
60 W
Ausgangsspannung pro Kanal
0 V bis 20 V
Ausgangsstrom pro Kanal
≤ 6 V: 8 A
> 6 V: 3 A
Startpreis
Preis auf Anfrage

R&S®NGU401

Bestellnummer 3639.3763.03

Anzahl Ausgangskanäle
1
Max. Ausgangsleistung
60 W
Ausgangsspannung pro Kanal
-20 V bis +20 V
Ausgangsstrom pro Kanal
≤ 6 V: ±8 A
> 6 V: ±3 A
Startpreis
Preis auf Anfrage

R&S®NGU411

Bestellnummer 3639.3763.04

Anzahl Ausgangskanäle
1
Max. Ausgangsleistung
20 W
Ausgangsspannung pro Kanal
-20 V bis +20 V
Ausgangsstrom pro Kanal
≤ 10 V: ±2 A
> 10 V: ±1 A
Startpreis
Preis auf Anfrage

Verfügbare Optionen

Hardwareoptionen
Produkt
Beschreibung
R&S®NGU-B105

Bestellnummer 3661.0763.02

Beschreibung

IEEE-488-Schnittstelle (GPIB)

Softwareoptionen
Produkt
Beschreibung
R&S®NGU-K103

Bestellnummer 3662.9335.02

Beschreibung

Digitale Trigger-Ein/Ausgänge

R&S®NGU-K104

Bestellnummer 3663.0390.02

Beschreibung

Digitalvoltmeter (nur R&S®NGU201)

R&S®NGU-K106

Bestellnummer 3663.0625.02

Beschreibung

Batteriesimulation (nur R&S®NGU201)

Allgemeines Zubehör
Produkt
Beschreibung
R&S®HZN96

Bestellnummer 3638.7813.02

Beschreibung

19"-Einbausatz, 2 HE
