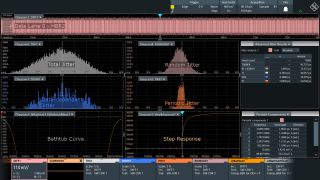

Jitter and noise decomposition, Software Jitter and noise decomposition, Screenshot Jitter and noise decomposition, Screenshot Advanced Jitter Analysis with R&S Oscilloscopes

Ключевые факты

  • Расчет типичных компонентов джиттера и шума, таких как RJ/RN, DDJ/DDN, ISI/ISIN и PJ/PN
  • Высокая точность результатов благодаря концепции на базе сигнальной модели
  • Отображение переходной характеристики и кривых интенсивности отказов по коэффициенту битовых ошибок (BER)
  • Синтетические глазковые диаграммы с детерминированным джиттером и шумом
  • Отображение компонентов джиттера и шума на гистограмме, кривой или диаграмме спектра
  • Значок мультидомена

ПО для осциллографов

Узнайте больше об отдельных компонентах джиттера и шума в интерфейсе передатчика с целью определения уровня джиттера и шума или идентификации основных причин неисправностей. Опции R&S RTO/RTP-K133 и K134 обеспечивает разложение джиттера и шума на хорошо известные компоненты, такие как случайный джиттер (RJ/RN), а также детерминированные компоненты джиттера и шума, такие как компонент джиттера, зависящий от данных (DDJ/DDN), и компонент периодического джиттера (PJ/PN).

Особенности и преимущества

Разложение джиттера и шума

Точные результаты

Алгоритм разложения джиттера и шума от компании R&S начинается с расчета переходных характеристик, которые полностью отображают детерминированное поведение системы передачи данных. Пользователь получает точные результаты измерений даже для относительно коротких последовательностей сигналов.

Разложение джиттера и шума
Открытый Lightbox

Разложение джиттера и шума

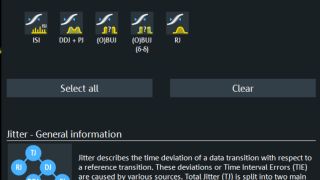

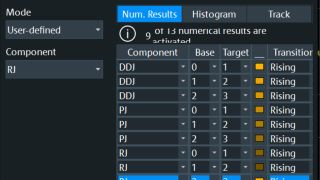

Выберите необходимые компоненты джиттера и шума для расчета

Дополнительные результаты

Углубленный анализ устройства

Опции для разложения джиттера и шума от компании R&S предоставляют новые функции для углубленного анализа характеристик сигнала и основных причин неисправностей:

  • Позволяет реконструировать синтетические глазковые диаграммы, включая периодические компоненты и компоненты, зависящие от данных.
  • Рассчитываются и отображаются кривые интенсивности отказов по коэффициенту битовых ошибок (BER) для выбранных компонентов джиттера и шума.
  • Рассчитывается и отображается переходная характеристика системы. Как и положено, отдельные компоненты джиттера и шума могут отображаться на гистограмме, кривой или диаграмме спектра.

Дополнительные результаты
Открытый Lightbox

Дополнительные результаты

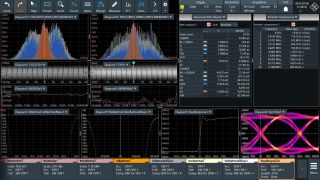

Отображение результатов измерения переходной характеристики, отдельных компонентов джиттера, спектра джиттера, синтетической глазковой диаграммы данных и кривой интенсивности отказов по коэффициенту битовых ошибок (BER) для сигнала PCIe Gen3 со скоростью 8 Гбит/с.

Автоматическая настройка

Быстрое получение результатов

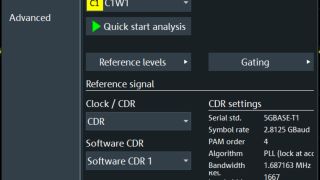

Начните расчет разложения с функции Quick start analysis (Быстрый запуск анализа). Она автоматически настраивает схему и отображает стандартный набор результатов измерения и графиков. Для индивидуальной настройки можно воспользоваться диалоговым окном справки, в котором отображаются параметры настройки и процесс настройки.

Автоматическая настройка
Открытый Lightbox

Автоматическая настройка

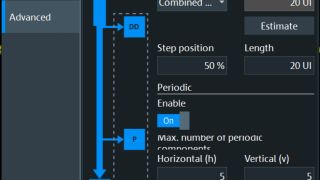

Используйте функцию быстрого запуска или задайте настройки в три действия через диалоговое окно.

Доступные модели

Доступные модели
Модели
Макс. полоса анализа
Компоненты джиттера
Отображение результатов
Дополнительные результаты
Базовый блок

R&S®RTO-K134

Номер заказа 1802.9450.02

Макс. полоса анализа
6 ГГц
Компоненты джиттера
Шум, джиттер
Отображение результатов
таблица, гистограмма, отслеживание, спектр
Дополнительные результаты
кривая интенсивности отказов по коэффициенту битовых ошибок (BER), переходная характеристика, синтетическая глазковая диаграмма
Базовый блок

R&S®RTO6-K134

Номер заказа 1801.7677.02

Макс. полоса анализа
6 ГГц
Компоненты джиттера
Шум, джиттер
Отображение результатов
таблица, гистограмма, отслеживание, спектр
Дополнительные результаты
кривая интенсивности отказов по коэффициенту битовых ошибок (BER), переходная характеристика, синтетическая глазковая диаграмма
Базовый блок

R&S®RTP-K133

Номер заказа 1800.6860.02

Макс. полоса анализа
16 ГГц
Компоненты джиттера
Джиттер
Отображение результатов
таблица, гистограмма, отслеживание, спектр
Дополнительные результаты
кривая интенсивности отказов по коэффициенту битовых ошибок (BER), переходная характеристика, синтетическая глазковая диаграмма
Базовый блок

R&S®RTO-K133

Номер заказа 1801.4832.02

Макс. полоса анализа
6 ГГц
Компоненты джиттера
Джиттер
Отображение результатов
таблица, гистограмма, отслеживание, спектр
Дополнительные результаты
кривая интенсивности отказов по коэффициенту битовых ошибок (BER), переходная характеристика, синтетическая глазковая диаграмма
Базовый блок

R&S®RTO6-K133

Номер заказа 1801.6906.02

Макс. полоса анализа
6 ГГц
Компоненты джиттера
Джиттер
Отображение результатов
таблица, гистограмма, отслеживание, спектр
Дополнительные результаты
кривая интенсивности отказов по коэффициенту битовых ошибок (BER), переходная характеристика, синтетическая глазковая диаграмма
Базовый блок
Усовершенствованный анализ джиттера с помощью осциллографов от компании R&S

Видео по применению: Усовершенствованный анализ джиттера с помощью осциллографов от компании R&S

Новый алгоритм разложения джиттера на основе модели сигнала

Решения

Разработка и испытания аналоговых и цифровых схем

Больше информации

Испытания высокоскоростных цифровых интерфейсов

Больше информации
