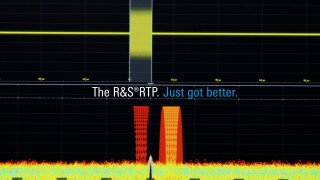

R&S®RTP Осциллограф

Теперь еще лучше.

R&S®RTP Осциллограф
Открытый Lightbox
R&S®RTP Осциллограф
Открытый Lightbox
R&S®RTP Осциллограф
Открытый Lightbox
R&S®RTP Осциллограф
Открытый Lightbox
R&S®RTP Осциллограф
Открытый Lightbox
Осциллограф R&S®RTP, вид спередиОсциллограф R&S®RTP164B, вид сбокуR&S®RTP164B, режим I/QОсциллограф R&S®RTP, вид сзади снизуОсциллограф R&S®RTP

Ключевые факты

  • Полоса пропускания: от 4 до 16 ГГц
  • Максимальная частота дискретизации: 40 млрд отсчетов/с
  • Макс. глубина памяти: 3 млрд точек на канал
  • Разрешение до 16 разрядов
  • Все события запуска при полной полосе пропускания
  • Промоакция на осциллографы
  • 10-летие осциллографов
  • Продление 3-летней гарантии
  • Значок мультидомена
  • HD 16 бит

Целостность сигнала в реальном масштабе времени

Высокопроизводительный осциллограф RS®RTP сочетает высококлассную целостность сигналов с высокой скоростью сбора данных. Настраиваемый входной каскад со специализированной интегральной схемой и аппаратная обработка в режиме реального времени обеспечивают высокую точность измерений с непревзойденной скоростью и при очень компактных размерах.

  • Быстрый поиск ошибок в 750 000 формах сигнала
  • Прецизионный цифровой запуск без ограничений полосы пропускания
  • Исключение цепей в реальном масштабе времени для запуска и быстрого сбора данных
  • Оптимальный вариант для любой лаборатории благодаря компактной конструкции и бесшумной работе
  • Точные измерения благодаря плоской АЧХ с неравномерностью +/- 0,25 дБ

Особенности и преимущества

Целостность сигнала в реальном масштабе времени

Самые быстрые прецизионные измерения

Компания Rohde & Schwarz имеет собственные ресурсы для разработки наилучших аналоговых интегральных схем. Высокоэффективные обрабатывающие компоненты сразу после АЦП обеспечивают коррекцию в режиме реального времени для трактов передачи данных от испытуемого устройства с максимальной скоростью сбора данных до 750 000 форм сигналов в секунду.

  • Прецизионные измерения благодаря плоской АЧХ и свободному от гармоник широкому динамическому диапазону
  • Компенсация цепей в реальном масштабе времени для быстрого сбора данных и точного запуска
  • Математические функции в реальном масштабе времени для дифференциальных сигналов
  • Аппаратно-ускоренные построение гистограмм и испытания по маске
  • Увеличение разрешения в реальном масштабе времени с 16-разрядным режимом HD

Архитектура исключения цепей в реальном масштабе времени
Открытый Lightbox

Архитектура исключения цепей в реальном масштабе времени

R&S®RTP обеспечивает возможность коррекции форм сигнала в режиме реального времени для быстрого сбора со скоростью до 750 000 форм сигналов в секунду и прецизионного запуска.

Функциональные возможности нескольких приборов

Измерения с временной корреляцией на интегрированных устройствах

Осциллограф R&S®RTP сочетает в себе функциональные возможности нескольких контрольно-измерительных приборов для коррелированного по времени анализа большого количества разновидностей сигналов в одном устройстве:

  • Аналоговые каналы с широкой полосой пропускания для измерений высокоскоростных сигналов и широкополосных ВЧ-передатчиков
  • Быстрое и чувствительное БПФ для анализа в частотной области
  • Универсальный 16-канальный осциллограф смешанных сигналов 400 МГц для логического анализа или испытаний низкоскоростных последовательных шин в соответствии с протоколами
  • Широкий набор опций последовательных протоколов
  • Несколько 18-разрядных высокоточных каналов напряжения и тока (4 + 4)
  • 2-канальный генератор сигналов произвольной формы 100 МГц
  • Дифференциальный источник импульсов 16 ГГц

Функциональные возможности нескольких приборов в осциллографе R&S®RTP
Открытый Lightbox

Функциональные возможности нескольких приборов в осциллографе R&S®RTP

Все инструменты встроены в один прибор с единообразным интерфейсом

Компактность и конфигурируемость

Перспективная платформа с поддержкой от 4 до 16 ГГц подходит для любой лаборатории

Платформа R&S®RTP рассчитана на минимальное занимаемое пространство и бесшумную работу. Различные слоты для опций, а также способы модернизации полосы пропускания и памяти гарантируют безопасность инвестиций в перспективную платформу.

  • Максимально компактный и бесшумный высокопроизводительный осциллограф для вашей лаборатории
  • Возможность расширения по мере роста требований: 4 слота для аппаратных опций, программная опция, модернизация полосы пропускания и памяти
  • Высокая скорость работы с прибором благодаря сенсорному экрану и графическому пользовательскому интерфейсу компании Rohde & Schwarz

Перспективная платформа R&S®RTP
Открытый Lightbox

Перспективная платформа R&S®RTP

Высокопроизводительный осциллограф R&S®RTP служит для ежедневной отладки в лабораторных условиях и пригоден для расширения по мере роста требований.

Доступные модели

Доступные модели
Модели
Полоса пропускания
Каналы
Частота дискретизации
Макс. глубина памяти
Опциональный режим MSO

R&S®RTP044B

Номер заказа 1803.7000.04

Полоса пропускания
4 ГГц
Каналы
4
Частота дискретизации
40 млрд отсчетов/с
Макс. глубина памяти
3 млрд точек/с
Опциональный режим MSO
16 цифровых каналов

R&S®RTP064B

Номер заказа 1803.7000.06

Полоса пропускания
6 ГГц
Каналы
4
Частота дискретизации
40 млрд отсчетов/с
Макс. глубина памяти
3 млрд точек/с
Опциональный режим MSO
16 цифровых каналов

R&S®RTP084B

Номер заказа 1803.7000.08

Полоса пропускания
8 ГГц
Каналы
4
Частота дискретизации
40 млрд отсчетов/с
Макс. глубина памяти
3 млрд точек/с
Опциональный режим MSO
16 цифровых каналов

R&S®RTP134B

Номер заказа 1803.7000.13

Полоса пропускания
13/8 ГГц
Каналы
2/4
Частота дискретизации
40 млрд отсчетов/с
Макс. глубина памяти
3 млрд точек/с
Опциональный режим MSO
16 цифровых каналов

R&S®RTP164B

Номер заказа 1803.7000.16

Полоса пропускания
16/8 ГГц
Каналы
2/4
Частота дискретизации
40 млрд отсчетов/с
Макс. глубина памяти
3 млрд точек/с
Опциональный режим MSO
16 цифровых каналов
Спецификация
Система вертикального отклонения
аналоговые каналы;4
Цифровые каналы (опция)16
Полоса пропускания (-3 дБ)R&S®RTP044B;
R&S®RTP064B;
R&S®RTP084B;
R&S®RTP134B;
R&S®RTP164B
4 ГГц
6 ГГц
8 ГГц
13 ГГц (2 канала в режиме с чередованием)
16 ГГц (2 канала в режиме с чередованием)
Входной импеданс50 Ом
Входная чувствительностьПри максимальной полосе пропускания во всех диапазонах50 Ом: от 2 мВ/дел до 1 В/дел
Система сбора данных
Частота дискретизации (в реальном масштабе времени)R&S®RTP044B/064B/084B/134B/164B40 млрд отсчетов/с (2 канала в режиме с чередованием)
20 млрд отсчетов/с на каждом канале
Память для собранных данныхСтандартная конфигурация100 млн точек на 4 канала
400 млн точек на 1 канал
Макс. модернизация (опция R&S®RTP-B130) 3 млрд точек на 4 канала
3 млрд точек на 2 канала или 1 канал
Макс. скорость сбора данныхНепрерывный сбор и отображение данных, 2 канала
20 млрд отсчетов/с, 1 тыс точек, точечный режим
> 750000 сигналов/с
Обработка в реальном времениДифференциальные вычисления сигналовВ режиме реального времени возможен расчет дифференциальных и синфазных сигналов от двух входных каналов; возможно использование в качестве источника сигнала запуска
Исключение цепей (опция)Исключение цепей с учетом характеристик сигнального тракта в реальном масштабе времени на основе S-параметров
Система горизонтального отклонения
Диапазон временной развертки от 20 пс/дел до 10000 с/дел
Погрешность (на момент поставки/калибровки) OCXO-генератор в качестве стандарта, на момент поставки/калибровки±0,01 чнм
Во время межкалибровочного интервала±0,1 чнм
Система запуска
Стандартные типы запускаВсе типы запуска при полной полосе пропускания; на основе исключения цепей в реальном масштабе времени (опция)по фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по ТВ/видео, по сигналу последовательной шины (опция), высокоскоростной запуск по последовательному шаблону с CDR 16 Гбит/с (опция)
Зональный запуск (опция)Логическое объединение до 8 многоугольников; пересечение или не пересечение источником: измерительные каналы, спектр, математические
функции
Чувствительность запускаЗадание гистерезиса системы запускаАвтоматическая или ручная настройка от 0 до
5 дел
Общие данные
ГабаритыШ × В × Г441 мм × 285 мм × 316 мм
Масса18 кг
Дисплей13,3-дюймовый цветной TFT-дисплей с емкостным сенсорным экраном,
1920 × 1080 пикселей (Full HD)
ИнтерфейсыLAN 1 Гбит/с, тип A: 4 × USB 3.1, тип B: 1 × USB 3.1, GPIB (стандарт), HDMI™ 2.0 и DP++ 1.3 для внешнего монитора, внешний запуск с интерфейсом активного пробника, выход сигнала запуска, вход опорного сигнала: от 1 МГц до 20 МГц, выход опорного сигнала: 10 МГц, 2 слота для опций с лицевой стороны, 2 слота для опций с обратной стороны для модернизации с помощью различных аппаратных опций (осциллограф смешанных сигналов (16 каналов, 400 МГц), R&S®RT-ZVC (4+4 прецизионные каналы напряжения и тока), 2-канальный генератор сигналов произвольной формы 100 МГц, дифференциальный импульсный источник 16 ГГц)
Операционная системаWindows

Доступные Варианты

Аппаратные опции
Продукт
Описание

Номер заказа 1333.2424.02

Описание

Опция смешанных сигналов

В осциллографы R&S®RTP добавляется 16 цифровых каналов.

Номер заказа 1337.9581.02

Описание

Порт цифрового расширения для R&S®RTP

Требуется для аппаратного обеспечения R&S®RT-ZVC02 и R&S®RT-ZVC04. Входит в состав R&S®RTP-B1

Номер заказа 1333.2418.02

Описание

Генератор сигналов произвольной формы

R&S®RTP-B7

Номер заказа 1333.2001.02

Описание

Дифференциальный источник импульсов 16 ГГц для высокопроизводительного осциллографа R&S®RTP

Номер заказа 1326.0259.04

Описание

Многоканальный пробник мощности

1 МГц, 5 млн отсчетов/с, 18 бит, 4 токовых входа, 4 входа напряжения

R&S®RTP-B19

Номер заказа 1337.9498.02

Описание

Съемный твердотельный диск (SSD) с установленным ПО для осциллографов R&S®RTP

R&S®RTP-B21

Номер заказа 1338.0507.02

Описание

Адаптер для слота опции на задней панели

Модернизация памяти
Продукт
Описание
R&S®RTP-B102

Номер заказа 1337.9517.02

Описание

Модернизация памяти до 200 млн отсчетов для одного канала

R&S®RTP-B105

Номер заказа 1337.9523.02

Описание

Модернизация памяти до 500 млн отсчетов для одного канала

R&S®RTP-B110

Номер заказа 1337.9530.02

Описание

Модернизация памяти до 1 млрд отсчетов для одного канала (макс. 2 млрд отсчетов)

R&S®RTP-B120

Номер заказа 1803.6455.02

Описание

Модернизация памяти до 2 млрд точек на канал

R&S®RTP-B130

Номер заказа 1803.6610.02

Описание

Модернизация памяти до 3 млрд точек на канал

Расширение полосы пропускания
Продукт
Описание
R&S®RTP-B0406

Номер заказа 1803.6261.02

Описание

Расширение полосы пропускания до 6 ГГц для R&S®RTP044B

R&S®RTP-B0408

Номер заказа 1803.6278.02

Описание

Расширение полосы пропускания до 8 ГГц для R&S®RTP044B

R&S®RTP-B0413

Номер заказа 1803.6284.02

Описание

Расширение полосы пропускания до 13 ГГц для R&S®RTP044B

R&S®RTP-B0416

Номер заказа 1803.6290.02

Описание

Расширение полосы пропускания до 16 ГГц для R&S®RTP044B

R&S®RTP-B0608

Номер заказа 1803.6303.02

Описание

Расширение полосы пропускания до 8 ГГц для R&S®RTP064B

R&S®RTP-B0613

Номер заказа 1803.6310.02

Описание

Расширение полосы пропускания до 13 ГГц для R&S®RTP064B

R&S®RTP-B0616

Номер заказа 1803.6326.02

Описание

Расширение полосы пропускания до 16 ГГц для R&S®RTP064B

R&S®RTP-B0813

Номер заказа 1803.6332.02

Описание

Расширение полосы пропускания до 13 ГГц для R&S®RTP084B

R&S®RTP-B0816

Номер заказа 1803.6349.02

Описание

Расширение полосы пропускания до 16 ГГц для R&S®RTP084B

R&S®RTP-B1316

Номер заказа 1803.6355.02

Описание

Расширение полосы пропускания до 16 ГГц для R&S®RTP134B

Запуск и декодирование последовательных протоколов
Продукт
Описание
R&S®RTP-K500

Номер заказа 1803.6626.02

Описание

Анализ шин: функции измерений и анализа

R&S®RTP-K510

Номер заказа 1803.6632.02

Описание

Пакет запуска и декодирования «Низкоскоростные последовательные шины»: I2C, SPI, RS-232, UART, манчестерское кодирование, кодирование без возврата к нулю

R&S®RTP-K520

Номер заказа 1803.6649.02

Описание

Пакет запуска и декодирования «Протоколы для автомобилестроения»: CAN вкл. импорт файлов CAN-dbc, CAN-FD, LIN

R&S®RTP-K530

Номер заказа 1803.6655.02

Описание

Пакет запуска и декодирования «Протоколы для аэрокосмической промышленности»: MIL-STD-1553, ARINC 429, SpaceWire

R&S®RTP-K540

Номер заказа 1803.6661.02

Описание

Пакет запуска и декодирования «Протоколы Ethernet»: 10BASE-T, 100BASE-TX, MDIO

R&S®RTP-K550

Номер заказа 1803.6678.02

Описание

Высокоскоростной пакет запуска и декодирования: высокочастотные входные каскады MIPI

R&S®RTP-K560

Номер заказа 1803.6684.02

Описание

Пакет запуска и декодирования «Ethernet для автомобилестроения»: IEEE 100BASE-T1, IEEE 1000BASE-T1

R&S®RTP-K570

Номер заказа 1803.6690.02

Описание

Пакет запуска и декодирования «Протоколы USB»: USB 1.0/1.1, USB 2.0/HSIC, USB 3.2 Gen 1, USB 3.2 Gen2, USB Power Delivery (USB-PD), USB SSIC

R&S®RTP-K580

Номер заказа 1803.6703.02

Описание

Пакет запуска и декодирования «Высокоскоростной MIPI»: MIPI D-PHY, MIPI M-PHY, UniPro, декодирование для DSI и CSI-2

R&S®RTP-K590

Номер заказа 1803.6710.02

Описание

Пакет запуска и декодирования для PCI Express: 8b 10b, PCI Express версии 1.x/2.x/3

R&S®RTP-K600

Номер заказа 1803.6726.02

Описание

Пользовательский пакет запуска и декодирования: кодирование без возврата к нулю, манчестерское кодирование, 8B 10B

Номер заказа 1337.8604.02

Описание

Запуск и декодирование последовательных протоколов I2C/SPI

Номер заказа 1337.8610.02

Описание

Запуск и декодирование последовательных протоколов RS-232/UART

Номер заказа 1337.8627.02

Описание

Запуск и декодирование последовательных протоколов CAN/LIN

Номер заказа 1800.6654.02

Описание

Запуск и декодирование последовательных протоколов MIL-STD-1553

Номер заказа 1800.6660.02

Описание

Запуск и декодирование последовательных протоколов ARINC 429

Номер заказа 1337.8633.02

Описание

Декодирование последовательных протоколов 10/100BASE-T Ethernet

Номер заказа 1337.8640.02

Описание

Запуск и декодирование последовательных протоколов CAN-FD

Номер заказа 1800.6648.02

Описание

Анализ шин

Номер заказа 1337.8733.02

Описание

Запуск и декодирование последовательных протоколов MIPI RFFE

Номер заказа 1337.8740.02

Описание

Запуск и декодирование последовательных протоколов MIPI D-PHY

Номер заказа 1337.8756.02

Описание

Запуск и декодирование последовательных протоколов MIPI M-PHY/ UniPro

Номер заказа 1337.8762.02

Описание

Запуск и декодирование последовательных протоколов Manchester и NRZ

Номер заказа 1337.8779.02

Описание

Декодирование последовательных протоколов 8b10b

Номер заказа 1337.8785.02

Описание

Запуск и декодирование последовательных протоколов MDIO

Номер заказа 1800.6548.02

Описание

100BASE-T1

Номер заказа 1800.6702.02

Описание

1000Base-T1, запуск и декодирование;

Номер заказа 1337.8791.02

Описание

Запуск и декодирование последовательных протоколов USB 1.0/1.1/2.0/HSIC

Номер заказа 1337.8804.02

Описание

Запуск и декодирование последовательных протоколов USB 3.1 Gen 1

Номер заказа 1337.9100.02

Описание

Запуск и декодирование последовательных протоколов USB 3.1 Gen 2

Номер заказа 1337.8810.02

Описание

Запуск и декодирование последовательных протоколов USB Power Delivery (USB-PD)

Номер заказа 1337.9117.02

Описание

Запуск и декодирование последовательных протоколов USB-SSIC

Номер заказа 1800.6677.02

Описание

Запуск и декодирование последовательных протоколов SpaceWire

Номер заказа 1337.8827.02

Описание

Запуск и декодирование последовательных протоколов PCI Express 1.x/2.x

Номер заказа 1800.6960.02

Описание

Запуск и декодирование последовательных протоколов PCI Express 3.0

Испытания на соответствие стандартам
Продукт
Описание

Номер заказа 1337.8685.02

Описание

ПО для испытаний на соответствие USB 2.0

Номер заказа 1337.8691.02

Описание

ПО для испытаний на соответствие стандарту Ethernet для 10M/100M/1G-Base-T Ethernet

Номер заказа 1337.8704.02

Описание

ПО для испытаний на соответствие стандарту Ethernet для 10G-Base-T Ethernet

Номер заказа 1800.6531.02

Описание

Испытания на соответствие стандарту 100BASE-T1

Номер заказа 1337.8710.02

Описание

ПО для испытаний на соответствие 2.5/5GBASE-T.

Номер заказа 1337.8727.02

Описание

ПО для испытаний на соответствие протоколу MIPI D-PHY

Номер заказа 1800.5993.02

Описание

R&S®MIPI D-PHY compliance test software, V2.1/2.5

Номер заказа 1802.9621.02

Описание

ПО для испытаний на соответствие R&S®MIPI C-PHY, версия 2.1

Номер заказа 1337.8885.02

Описание

ПО для испытаний на соответствие стандарту PCI Express версии 1.1/ 2.0 (2,5 ГТ/с)

Номер заказа 1800.6954.02

Описание

ПО для испытаний на соответствие стандарту PCI Express версии 1.1/2.0/3.0

Номер заказа 1337.8833.02

Описание

ПО для испытаний на соответствие стандарту Energy Efficient Ethernet для 10M/100M/1G-Base-T Ethernet

Номер заказа 1800.6554.02

Описание

Испытания на соответствие стандарту 1000BASE-T1

Номер заказа 1800.6725.02

Описание

Номер заказа 1800.6719.02

Описание

Испытания на соответствие стандарту 10BASE-T1 Ethernet

Номер заказа 1337.8840.02

Описание

ПО для испытаний на соответствие и устранения нарушений целостности сигнала DDR3/DDR3L/LPDDR3

R&S®RTP-K92

Номер заказа 1803.6378.02

Описание

Решение для проведения автоматизированных испытаний на соответствие стандарту eMMC

Номер заказа 1801.3671.02

Описание

ПО для испытаний на соответствие и устранения нарушений целостности сигнала DDR4/LPDDR4

Номер заказа 1326.4425.02

Описание

Автоматизация ScopeSuite

Номер заказа 1800.6948.02

Описание

Испытания на соответствие стандартам USB 2.0/3.2 Gen 1 и Gen 2

Номер заказа 1800.6990.02

Описание

USB 3.2 Gen1 & Gen2  RX compliance test

Номер заказа 1802.9467.02

Описание

Испытания на соответствие стандартам HDMI 1.4b/2.1 (TMDS)

Общий анализ
Продукт
Описание

Номер заказа 1337.8656.02

Описание

Анализ джиттера

Номер заказа 1337.8856.02

Описание

Режим высокой четкости

Номер заказа 1337.8879.02

Описание

Зональный запуск

Номер заказа 1338.1110.02

Описание

Анализ спектра

R&S®RTP-K39

Номер заказа 1803.6761.02

Описание

Python script interface for user defined math

Номер заказа 1326.3064.02

Описание

Опция исключения цепей для компенсации влияния канала

Номер заказа 1326.3070.02

Описание

Расширение реального масштаба времени для опции исключения цепей RTP-K121

Для максимальной скорости сбора данных и запуска по скорректированным сигналам.

Номер заказа 1326.3093.02

Описание

Анализ TDR/TDT

Номер заказа 1800.6860.02

Описание

Разложение джиттера

Разложение джиттера на компоненты, отображение переходной характеристики, гистограмм, синтетических глазковых диаграмм, спектра и кривой интенсивности отказов по коэффициенту битовых ошибок (BER)

Номер заказа 1800.6977.02

Описание

Разложение джиттера и шума

Номер заказа 1803.6561.02

Описание

Advanced eye analysis, 8 Gbps


Hardware based CDR (max 8 Gbps) and comprehensive mask test library

Номер заказа 1800.6983.02

Описание

Advanced eye analysis, 8 Gbps


Hardware based CDR (max 16 Gbps) and comprehensive mask test library

Номер заказа 1326.4554.02

Описание

Высокоскоростной запуск по последовательному шаблону (CDR 8 Гбит/с)

Номер заказа 1326.4560.02

Описание

Высокоскоростной запуск по последовательному шаблону (CDR 16 Гбит/с)

Векторный анализ сигналов
Продукт
Описание

Номер заказа 1800.6683.02

Описание

Программный I/Q-интерфейс

Модулированные сигналы преобразуются в I/Q-данные для дальнейшей обработки

R&S®FSPC

Номер заказа 1310.0002.03

Описание

Licence Dongle

R&S®VSE-K6

Номер заказа 1320.7516.06

Описание

Приложение для измерения импульсов

R&S®VSE-K6A

Номер заказа 1345.1286.06

Описание

Мультиканальные импульсные измерения

R&S®VSE-K10

Номер заказа 1320.7574.06

Описание

Измерения GSM

GSM/EDGE/ EDGE Evolution

R&S®VSE-K7

Номер заказа 1320.7539.06

Описание

Анализ аналоговой модуляции (АМ/ЧМ/ФМ)

Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ

R&S®VSE-K60

Номер заказа 1320.7868.06

Описание

Измерение переходных процессов

Анализ переходных процессов

R&S®VSE-K60H

Номер заказа 1320.7880.06

Описание

Измерение переходных процессов

Для анализа переходных процессов требуется R&S®VSE-K60

R&S®VSE-K60C

Номер заказа 1320.7874.06

Описание

Измерения переходных процессов ЛЧМ-импульсов

Для анализа переходных процессов требуется R&S®VSE-K60

R&S®VSE-K70M

Номер заказа 1345.1211.06

Описание

Многомодуляционный анализ

Требуется опция R&S®VSE-K70

R&S®VSE-K70

Номер заказа 1320.7522.06

Описание

Векторный анализ сигналов

R&S®VSE-K70P

Номер заказа 1345.1228.06

Описание

Измерения BER PRBS

Требуется опция R&S®VSE-K70

R&S®VSE-K72

Номер заказа 1320.7580.06

Описание

Измерения 3GPP FDD

Анализ сигналов WCDMA

R&S®VSE-K91

Номер заказа 1320.7597.06

Описание

Измерения IEEE 802.11a/b/g

Анализ сигналов WLAN

R&S®VSE-K91P

Номер заказа 1320.7680.02

Описание

Измерения IEEE 802.11p

Анализ сигналов WLAN

R&S®VSE-K91N

Номер заказа 1320.7600.06

Описание

Измерения IEEE 802.11n

Анализ сигналов WLAN

R&S®VSE-K91AC

Номер заказа 1320.7616.06

Описание

Измерения IEEE 802.11ac

Анализ сигналов WLAN

R&S®VSE-K91AX

Номер заказа 1345.1411.06

Описание

измерения в соответствии с IEEE 802.11ax

Анализ сигналов WLAN

R&S®VSE-K96

Номер заказа 1320.7922.06

Описание

Анализ сигналов OFDM

R&S®VSE-K100

Номер заказа 1320.7545.06

Описание

Измерение EUTRA/LTE FDD в восходящем и нисходящем направлениях

Анализ сигналов LTE

R&S®VSE-K102

Номер заказа 1320.7551.06

Описание

EUTRA/LTE advanced и MIMO (нисходящий канал)

Анализ сигналов LTE

R&S®VSE-K104

Номер заказа 1320.7568.06

Описание

Измерение EUTRA/LTE TDD в восходящем и нисходящем направлениях

Анализ сигналов LTE

R&S®VSE-K106

Номер заказа 1320.7900.06

Описание

Анализ сигналов EUTRA/LTE

Анализ сигналов LTE узкополосного IoT

R&S®VSE-K146

Номер заказа 1345.1305.06

Описание

Измерение сигналов 5G MIMO

R&S®VSE-K144

Номер заказа 1309.9574.06

Описание

Измерение 5G NR в восходящем и нисходящем направлениях

R&S®VSE-K544

Номер заказа 1309.9580.06

Описание

Определяемая пользователем частотная коррекция файлом SnP

Основные принадлежности
Продукт
Описание

Номер заказа 1337.9200.02

Описание

Адаптер 1 МОм для подключения пассивных, токовых или высоковольтных пробников

Включает пассивный пробник (500 МГц, 10:1)

R&S®RTP-Z1

Номер заказа 1337.9569.02

Описание

Передняя крышка для R&S®RTP

R&S®RT-ZA16

Номер заказа 1320.7074.02

Описание

Прецизионный адаптер BNC-SMA

R&S®RT-ZA17

Номер заказа 1337.8991.02

Описание

Согласованная пара кабелей SMA для TDR-измерений

R&S®ZZA-KN6

Номер заказа 1175.3056.00

Описание

Держатель для 19-дюймовой стойки BW2010, шкаф 6 HU 1/1

Наборы для испытаний
Продукт
Описание
R&S®RT-ZF1

Номер заказа 1317.3420.02

Описание

Набор для испытаний на соответствие стандарту USB 2.0

Набор для испытаний на соответствие стандарту USB 1.0/1.1/2.0. Поддерживается опцией R&S®RTO-K21 для испытаний на соответствие стандарту USB.

R&S®RT-ZF2

Номер заказа 1317.5522.02

Описание

Набор для испытаний 10/100/1000BASE-T, 10G-BaseT и BroadR-Reach Ethernet

Поддерживается опциями для испытаний на соответствие стандарту Ethernet R&S®RTO-K22, R&S®RTO-K23 и R&S®RTO-K24.

R&S®RT-ZF2C

Номер заказа 1317.5639.02

Описание

Кабель для проверки 1000BASE-T на джиттер

Кабель для проверки сигналов 1000Base-T на джиттер для R&S®RTO-K22 (решение для проведения испытаний на соответствие стандарту Ethernet).

R&S®RT-ZF4

Номер заказа 1333.0880.02

Описание

Набор для испытаний 10BASE-TE Energy Efficient Ethernet

R&S®RT-ZF5

Номер заказа 1333.0896.02

Описание

Устройство для проверки Ethernet

(направленный, канал-партнер, нагрузка)

R&S®RT-ZF7

Номер заказа 1801.3688.02

Описание

Автомобильное контрольно-измерительное устройство

Автомобильное измерительное Ethernet-устройство с двумя SMA-переходниками RT-ZF7A

R&S®RT-ZF7A

Номер заказа 1801.4126.02

Описание

Переходник SMA

Плата высокоточного адаптера автомобильного разъема к SMA

R&S®RT-ZF7P

Номер заказа 1802.9680.02

Описание

SMA adapter for PoDL

High precision adapter board from Industrial Ethernet connectors to SMA

R&S®RT-ZF8

Номер заказа 1801.3694.02

Описание

Приспособление для испытаний автомобильной сети Ethernet на соответствие стандарту

Набор для испытаний на соответствие стандарту 100BASE-T1 и 1000BASE-T1 согласно IEEE и OPEN TC8

R&S®RT-ZF30

Номер заказа 1333.2099.02

Описание

Контрольно-измерительное устройство

Компенсация пробника с помощью функции Proven Probe (требуется R&S RTP-K121)

Активные несимметричные пробники
Продукт
Описание

Номер заказа 1418.7307.02

Описание

Активный несимметричный пробник, 6 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz

Активные дифференциальные пробники
Продукт
Описание

Номер заказа 1410.5205.02

Описание

Активный дифференциальный пробник, 4,5 ГГц, интерфейс пробников Rohde & Schwarz

Пассивные широкополосные пробники
Продукт
Описание

Номер заказа 1409.7608.02

Описание

Пробник для линии передачи, 8 ГГц, пассивный

Пробники для шин питания
Продукт
Описание

Номер заказа 1800.5406.02

Описание

Пробник для шин питания, 4 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz

Модули усилителя пробника
Продукт
Описание

Номер заказа 1419.3105.02

Описание

Модуль усилителя пробника, 6 ГГц

Номер заказа 1419.3205.02

Описание

Модуль усилителя пробника, 9 ГГц

Номер заказа 1800.4500.02

Описание

Модуль усилителя пробника, 13 ГГц

Номер заказа 1800.4600.02

Описание

Модуль усилителя пробника, 16 ГГц

Модули наконечников пробников
Продукт
Описание
R&S®RT-ZMA10

Номер заказа 1419.4301.02

Описание

Кабель с впаиваемыми наконечниками пробника для системы модульных пробников R&S®RT-ZM

> 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA10-6

Номер заказа 1801.4349.02

Описание

Кабель с шестью впаиваемыми наконечниками пробника для системы модульных пробников R&S®RT-ZM

> 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA11

Номер заказа 1419.4318.02

Описание

Кабель с впаиваемыми наконечниками пробника с расширенным температурным диапазоном для системы модульных пробников R&S®RT-ZM

> 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA12

Номер заказа 1419.4324.02

Описание

Модуль наконечника пробника с квадратными выводами для системы модульных пробников R&S®RT-ZM

> 6 ГГц, < 75 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA14

Номер заказа 1338.1010.02

Описание

Кабель с гибкими соединительными впаиваемыми наконечниками пробника для системы модульных пробников R&S®RT-ZM

> 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM, включая 10 гибких соединительных впаиваемых наконечников

R&S®RT-ZMA15

Номер заказа 1419.4224.02

Описание

Модуль наконечника пробника с быстрым подключением для системы модульных пробников R&S®RT-ZM

> 12 ГГц, < 37 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA30

Номер заказа 1419.4353.02

Описание

Браузерный модуль для системы модульных пробников R&S®RT-ZM

> 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA40

Номер заказа 1419.4201.02

Описание

Модуль SMA для системы модульных пробников R&S®RT-ZM

> 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM

R&S®RT-ZMA50

Номер заказа 1419.4218.02

Описание

Комплект измерения температуры для системы модульных пробников R&S®RT-ZM

> 12 ГГц, < 37 пс, модуль наконечника пробника, P/N/DM/CM

Принадлежности для пробников
Продукт
Описание
R&S®RT-ZM-ACA

Номер заказа 1419.3928.02

Описание

Калибровка в соответствии с ISO 17025 и ISO 9000

Калибровка DAkkS (ранее DKD) в соответствии с ISO 17025 и ISO 9000 для усилителя модульного пробника R&S®RT-ZMxx (заказ возможен только вместе с устройством)

Номер заказа 1326.3641.02

Описание

Пространственный позиционер пробника

Пространственный позиционер с центральной нажимной ручкой для удобной фиксации и позиционирования пробников (ширина интервала: 200 мм, область фиксации: 15 мм)

Пакеты приложений
Продукт
Описание
R&S®RTP-TDBDL1

Номер заказа 1803.6732.02

Описание

Низкоскоростной комплект запуска и декодирования

Функции запуска и декодирования для протоколов, входящих в R&S®RTP-K500/-K510/-K520/-K530/-K540/-K550/-K600

R&S®RTP-TDBDL2

Номер заказа 1803.6749.02

Описание

Высокоскоростной комплект запуска и декодирования

Функции запуска и декодирования для всех протоколов, входящих в R&S®RTP-K560/-K570/-K580/-K590/-K600

R&S®RTP-SIBDL1

Номер заказа 1803.6755.02

Описание

Пакет для отладки целостности сигнала 1

Выполнение измерений целостности сигнала в режиме реального времени. Пакет для устранения неполадок с целостностью сигнала включает в себя поддержку базовых измерений джиттера (R&S®RTP-K12), функции зонального запуска (R&S®RTP-K19), исключение цепей в реальном масштабе времени (R&S®RTP-K121/K122) и функции высокоскоростного запуска по последовательному шаблону, включая поддержку вплоть до CDR 16 Гбит/с (R&S®RTP-K141).

R&S®RTP — медиа-центр

Precise digital trigger

Точный цифровой запуск

Полная полоса пропускания и высокая чувствительность

Больше информации

Realtime deembedding

Компенсация цепей в реальном масштабе времени

Плюсы и преимущества

R&S®RTP Oscilloscope for RF signal analyis

Режим IQ для анализа ВЧ-сигналов

Понижающее преобразование и понижающая дискретизация захватываемых ВЧ-сигналов с получением IQ-данных

Видео по применению

USB 3.1 interface debug with realtime deembedding
Отладка интерфейсов USB 3.1 с помощью функции компенсации цепей в реальном масштабе времени

Применение функции компенсации цепей в реальном масштабе времени на устройстве USB 3.1 Gen1.

Time delay analysis of multiple wideband RF signals
Анализ временной задержки для нескольких широкополосных ВЧ-сигналов

Анализ нескольких ВЧ-сигналов, которые обычно используются, например, для пеленгации.

DDR3 signal integrity debugging
Отладка целостности сигналов DDR3

Как выполнять отладку целостности сигналов на устройстве DDR3.

Также вам будут интересны

10-летие осциллографов Rohde & Schwarz

10-летие инновационных осциллографов Rohde & Schwarz

Больше информации

Промоакция на осциллографы серии RTP

Модернизируйте свой следующий осциллограф R&S®RTP

Бесплатные пакеты приложений для потребностей сегодняшнего и завтрашнего дня. Выберите один из шести пакетов приложений и сэкономьте до 30 %

Больше информации

Oscilloscopes promotion

Oscilloscopes promotion

Rohde & Schwarz Oscilloscopes over 50% off, coming soon

More information

Вебинары Rohde & Schwarz

Центр вебинаров по осциллографам для цифровых устройств и силовой электроники

Больше информации

Запросить информацию

У вас есть вопросы или вам нужна дополнительная информация? Просто заполните эту форму, и мы свяжемся с вами в ближайшее время..

Ваш запрос отправлен. Мы свяжемся с вами в ближайшее время.
An error is occurred, please try it again later.
Общая и юридическая информация

Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

Условия и положения участия в розыгрыше призов «Осциллографы Rohde & Schwarz — 10 лет на рынке»

1. Розыгрыш призов «Осциллографы Rohde & Schwarz — 10 лет на рынке» (далее «Розыгрыш») проводится компанией Rohde & Schwarz GmbH & Co. KG, адрес: Mühldorfstraße 15, 81671, г. Мюнхен, Германия, тел. +49 89 41 29 0 (далее «R&S»).

2. Желающие принять участие в розыгрыше могут зарегистрироваться в период с 1 января 2020 г. по 31 декабря 2020 г. с указанием ФИО, названия компании и адреса корпоративной электронной почты.

3. Участие является бесплатным и не зависит от покупки товаров или услуг.

4. Участие в розыгрыше и получение призов возможно только для юридических лиц. Физические лицо не может участвовать от собственного имени, но допускается участие в качестве представителя юридического лица при условии заполнения заявки на участие от имени и по поручению юридического лица.

5. Призом в розыгрыше является один из 10 осциллографов R&S®RTB2000 в период с 1 января 2020 г. по 31 декабря 2020 г.:

Приз: 1x цифровой осциллограф R&S®RTB2000

6. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Mühldorstrasse 15, 81671, г. Мюнхен. Победитель будет оповещен по электронной почте в течение 5 (пяти) рабочих дней.

7. Официальный представитель юридического лица обязуется сообщить Rohde & Schwarz о том, что приз был получен. В случае отказа от получения приза или отсутствии ответа в течение 2 (двух) недель будет определен новый победитель. Если определение победителя в течение 4 (четырех) недель не будет возможным, розыгрыш прекращается и приз отзывается.

8.Сотрудники R&S и члены их семей, а также лица, знакомые с процессом проведения розыгрыша и члены их семей не допускаются к заполнению заявки на участие.

9. Выплата стоимости приза в денежном эквиваленте не допускается. Призы не могут передаваться третьим лицам. Любые налоги, сборы, пошлины, взносы и другие платежи, взимаемые в стране участника, несет участник.

10. Персональные данные обрабатываются только в целях участия в розыгрыше и будут удалены через 4 (четыре) недели по окончании розыгрыша, если не оговорено иное.

11. Любой участник, не выполняющий данные Условия и положения, будет отстранен от участия в розыгрыше компанией R&S. В этом случае призы также могут быть отозваны задним числом. В случае если приз был отозван по причине невыполнения данных Условий и положений участник обязуется вернуть его за собственный счет на адрес R&S, указанный в п. 1, и будет определен новый победитель.

12. Участники не могут претендовать на призы этого розыгрыша, и судебное разбирательство в этом отношении не допускается.

13. Проведение розыгрыша и любые возникшие из него договорные отношения между R&S и соответствующим участником регулируются и толкуются в соответствии с законодательством Германии, без применения коллизионного права. В случае возникновения любых споров, прямо или косвенно связанных с участием в настоящем Розыгрыше, исключительной юрисдикцией обладают суды г. Мюнхена (Германия).
