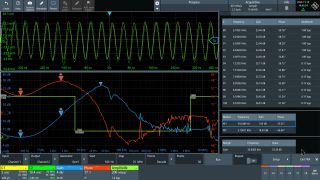

Bode plot Oszilloskop-Software

Allgemeine Analyse

Bode plot Oszilloskop-Software
Lightbox öffnen
Bode plot Oszilloskop-Software
Lightbox öffnen
Bode plot Oszilloskop-Software
Lightbox öffnen
Bode plot oscilloscope software, Screenshot Bode plot oscilloscope software, Screenshot Bode plot oscilloscope software, Screenshot

Hauptmerkmale

  • Bandbreite: 10 Hz bis 25 MHz
  • Testmodi: Festes oder nutzerspezifisches Amplitudenprofil
  • Bis zu 500 Punkte pro Dekade: Verstärkung logarithmisch und Phase linear
  • Analyse: Messkurven-Cursor und Darstellung der Testergebnisse in Tabellenform

Oszilloskop-Software

Die Option R&S®RTx-K36 Frequenzganganalyse (Bode-Plot) ermöglicht schnelle und einfache Frequenzgangmessungen mit dem Oszilloskop, auch bei niedrigen Frequenzen. Das Gerät charakterisiert den Frequenzgang verschiedenster elektronischer Komponenten einschließlich passiver Filter und Verstärkerschaltungen. Bei Schaltnetzteilen werden das Regelkreisverhalten und der Versorgungsspannungsdurchgriff gemessen. Die Frequenzganganalyse-Option nutzt den im Oszilloskop integrierten Waveformgenerator, um Anregungen im Bereich von 10 Hz bis 25 MHz zu erzeugen. Während das Verhältnis von Anregung und Ausgangssignal des Messobjekts bei jeder Testfrequenz gemessen wird, stellt das Oszilloskop Verstärkung und Phase logarithmisch dar.

Merkmale & Vorteile

Amplitudenprofil

Die Option R&S®RTx-K36 Frequenzgang-Analyse (Bode-Plot) ermöglicht Anwendern, das Amplitudenprofil des Generatorausgangs festzulegen. Damit lässt sich bei der Analyse des Regelkreisverhaltens oder Versorgungsspannungsdurchgriffs das Rauschverhalten des Messobjekts unterdrücken und der Signal-Rauschabstand verbessern. Es können bis zu 16 Schritte festgelegt werden.

Amplitudenprofil
Lightbox öffnen

Amplitudenprofil

Die Amplitude des Ausgangspegels am Generatorausgang lässt sich während der Messung verändern, um das Rauschverhalten des Messobjekts zu unterdrücken.

Auflösung und Marker-Unterstützung verbessern

Wählen Sie die Punkte pro Dekade, um die Auflösung Ihres Plots zu verbessern und zu modifizieren. Das Oszilloskop unterstützt bis zu 500 Punkte pro Dekade. Ziehen Sie Marker direkt auf die Messkurve an die gewünschte Position. Eine Legende zeigt die jeweiligen Koordinaten der Marker. Zur Bestimmung der Übergangsfrequenz setzen Sie einen Marker auf 0 dB und den zweiten Marker auf −180° Phasenverschiebung. Jetzt können Sie ganz einfach die Phasen- und Amplitudenreserve bestimmen.

Punkte pro Dekade einstellen
Lightbox öffnen

Punkte pro Dekade einstellen

Verändern Sie die Messauflösung, indem Sie die Punkte pro Dekade variieren.

Messwerttabelle

Sie können sich die Ergebnisse auch in Tabellenform ansehen. Die Tabelle enthält ausführliche Informationen zu jedem Messpunkt (Frequenz, Verstärkung und Phasenverschiebung). Bei Cursor-Messungen wird die jeweilige Zeile in der Tabelle zur besseren Übersicht hervorgehoben. Für Dokumentationszwecke lassen sich Screenshots, tabellarische Ergebnisse oder beides schnell und einfach auf einem USB-Gerät abspeichern.

Messwerttabelle
Lightbox öffnen

Messwerttabelle

Die Messwerttabelle enthält ausführliche Informationen zu jedem Messpunkt einschließlich Frequenz, Verstärkung und Phasenverschiebung

Breites Tastkopf-Portfolio

Für die präzise Charakterisierung von Regelkreisverhalten und Versorgungsspannungsdurchgriff ist die Auswahl der richtigen Tastköpfe entscheidend, da die Spitze-Spitze-Amplituden von Vin und Vout bei einigen Testfrequenzen sehr niedrig sein können. Diese Werte gehen sonst im Grundrauschen des Oszilloskops oder Schaltrauschen des Prüflings selbst unter. Wir empfehlen die rauscharmen R&S®RT-ZP1X passiven 1:1-Tastköpfe mit 38 MHz Bandbreite. Diese reduzieren das Messrauschen und bieten den besten Signal-Rauschabstand.

R&S®RT-ZP1X passiver 1:1-Tastkopf, 38 MHz
Lightbox öffnen

R&S®RT-ZP1X passiver 1:1-Tastkopf, 38 MHz

Der rauscharme passive Tastkopf reduziert das Messrauschen und bietet den besten Signal-Rauschabstand.

Verfügbare Modelle

Verfügbare Modelle
Modelle
Amplitudenprofil
Marker-Unterstützung
Definition max. Phase
Min. Messverzögerung

R&S®MXO5-K36

Bestellnummer 1802.1943.02

Amplitudenprofil
Marker-Unterstützung
Definition max. Phase
Min. Messverzögerung

R&S®MXO4-K36

Bestellnummer 1335.5572.02

Amplitudenprofil
Marker-Unterstützung
Definition max. Phase
Min. Messverzögerung

R&S®RTA-K36

Bestellnummer 1335.7975.02

Amplitudenprofil
Marker-Unterstützung
Definition max. Phase
Min. Messverzögerung

R&S®RTM-K36

Bestellnummer 1335.9178.02

Amplitudenprofil
Marker-Unterstützung
Definition max. Phase
Min. Messverzögerung

R&S®RTB-K36

Bestellnummer 1335.8007.02

Amplitudenprofil
Marker-Unterstützung
Definition max. Phase
Min. Messverzögerung
