R&S®FE110ST Frontend

SUB-TERAHERTZ, ABOVE EXPECTATIONS

R&S®FE110ST Frontend

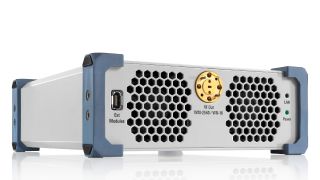

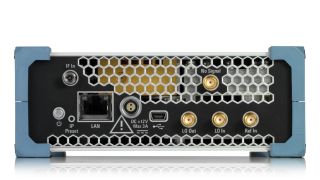

R&S®FE110ST Frontend, Front High
R&S®FE110ST Frontend, Front High
ライトボックスを開く
R&S®FE110ST Frontend
R&S®FE110ST Frontend, Front High
R&S®FE110ST Frontend, Front High
ライトボックスを開く
R&S®FE110ST Frontend
R&S®FE110ST Frontend, Front High
R&S®FE110ST Frontend, Front High
ライトボックスを開く
R&S®FE110ST Frontend
R&S®FE110ST Frontend, Side view
R&S®FE110ST Frontend, Side view
ライトボックスを開く
R&S®FE110ST Frontend
R&S®FE110ST Frontend, Side view
R&S®FE110ST Frontend, Side view
ライトボックスを開く
R&S®FE110ST Frontend, Front High R&S®FE110ST Frontend, Front High R&S®FE110ST Frontend, Front High R&S®FE110ST Frontend, Side view R&S®FE110ST Frontend, Side view

主な特長

  • Fully calibrated solution
  • Ease of operation
  • Integrated to base units
  • Smart accessories
  • Compact form factor
見積りを取得する 製品の構成

Frequency extension to 110 GHz

The R&S®FE110ST extends the frequency of the R&S®SMW200A and R&S®SMM100A vector signal generators to the frequency range from 70 GHz to 110 GHz. After connection via LAN interface the frontend is fully integrated to the firmware of the base units. This ensures an easy-to use and calibrated solution which acts like one instrument. Plug it in and start designing and testing the next generation automotive radar or mobile communications today.

クイックリンク

特長と利点

Fully calibrated solution

The R&S®FE110ST is designed as an external frontend for the R&S®SMW200A and R&S®SMM100A vector signal generators. Every R&S®FE110ST is fully characterized during production. As soon as the R&S®FE110ST is connected via LAN, the correction data in the frontend automatically transfers to the base unit, ensuring a fully calibrated signal generation solution and reducing the time and equipment needed for setup and calibration while enhancing measurement fidelity.

ライトボックスを開く

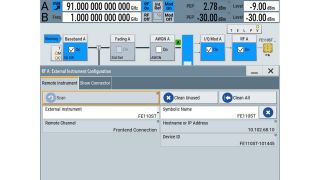

SMW200A connected to FE110ST frontend

SMW200A connected to FE110ST frontend

Ease of operation

The R&S®FE110ST fits seamlessly into the operating concept of the R&S®SMW200A and R&S®SMM100A vector signal generators. As soon as the frontend is connected with a LAN, IF and  reference frequency, the R&S®SMW200A and R&S®SMM100A are converted into signal generators for the frequency range between 70 to 110 GHz. Setting up automated measurements is easy and reliable as the remote commands stay the same.

ライトボックスを開く

Excellent signal performance

Generating wideband-modulated signals with excellent modulation quality is essential when developing products for next generation automotive radar or mobile communication. The R&S®FE110ST has outstanding modulation quality. A  5G NR signal with a channel bandwidth of 2 GHz (960 kHz SCS) and QPSK modulation can be analyzed with an EVM better than -39 dB (at 88 GHz). This excellent modulation quality is maintained over a wide dynamic range.

ライトボックスを開く

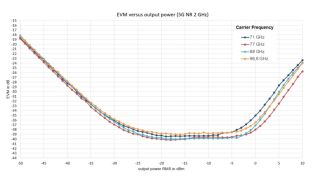

 EVM values versus output power at different center frequencies

 EVM values versus output power at different center frequencies

Smart accessories

External bandpass filters optimize spur performance and are available as options for the R&S®FE110ST and R&S®FE110SR. The R&S®FE110-Zxx waveguide bandpass filters have low insertion loss and an excellent voltage standing wave ratio. Device characteristics are stored on an EPROM which is automatically considered by the base units for a fully calibrated solution. Additional accessories like waveguide adapters (R&S®FE110-Z20), antennas or coax adapter to 1 mm are also available.

ライトボックスを開く

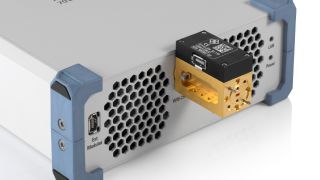

FE110ST with connected bandpass filter FE110-Zxx

FE110ST with connected bandpass filter FE110-Zxx

Compact form factor

The compact design allows the R&S®FE110ST to be positioned closely to the device under test. This minimizes the length of additional RF feed lines that can increase losses. Short distance to the DUT reduces the level ripple over frequency and improves signal quality. The R&S®ZZA-FE01 frontend height adjustement has adjustable feet and versatile mounting points which allow flexible positioning of the R&S®FE110ST in a chamber.

ライトボックスを開く

Mounted frontend with ZZA-FE01 frontend height adjustement

Mounted frontend with ZZA-FE01 frontend height adjustement

利用可能なオプション

External accessories
プロダクト
概要
R&S®FE110-Z10

注文番号 1348.5230.02

概要

Bandpass filter

External bandpass filter (70-86 GHz) for the R&S®FE110ST and R&S®FE110SR

R&S®FE110-Z01

注文番号 1348.5147.02

概要

Bandpass filter

External bandpass filter (75–90 GHz) for the R&S®FE110ST and R&S®FE110SR

R&S®FE110-Z02

注文番号 1348.5153.02

概要

Bandpass filter

External bandpass filter (80–95 GHz) for the R&S®FE110ST and R&S®FE110SR


R&S®FE110-Z03

注文番号 1348.5160.02

概要

Bandpass filter

External bandpass filter (85–105 GHz) for the R&S®FE110ST and R&S®FE110SR

R&S®FE110-Z04

注文番号 1348.5199.02

概要

Bandpass filter

External bandpass filter (94-110 GHz) for the R&S®FE110ST and R&S®FE110SR


R&S®FE110-Z20

注文番号 1348.5224.02

概要

WR10 waveguide-to-waveguide adapter

Waveguide section straight. Length: 40mm

R&S®SGH110G20

注文番号 1537.3262.02

概要

Standard gain horn antenna

75 to 110 GHz, 20 dBi Connector waveguide WR10

R&S®SGH110G25

注文番号 1538.5852.03

概要

Standard gain horn antenna

75 to 110 GHz, 25 dBi Connector waveguide WR10

R&S®WCA110

注文番号 3626.1067.02

概要

Waveguide Coax Adapter, WR10 to 1 mm (f)

75 GHz to 110 GHz

R&S®WCA110

注文番号 3626.1067.03

概要

Waveguide Coax Adapter, WR10 to 1 mm (m)

75 GHz to 110 GHz

Mechanical accessories
プロダクト
概要
R&S®ZZA-FE01

注文番号 1348.5330.02

概要

Frontend height adjustment

Height adjustment and mounting kit for external frontends.
Horizontal or vertical assembly possible.

Tools
プロダクト
概要
R&S®ZCTW

注文番号 1175.2014.02

概要

Torque wrench for waveguide flange screws
