R&S®QAR50 Quality Automotive Radome Tester

Kosteneffiziente Tests von Automotive-Radoms und -Stoßfängern. Schnell. Genau.

R&S®QAR50 Quality Automotive Radome Tester
Lightbox öffnen
R&S®QAR50 Quality Automotive Radome Tester
Lightbox öffnen
R&S®QAR50 Quality Automotive Radome Tester
Lightbox öffnen
R&S®QAR50 Quality Automotive Radome Tester
Lightbox öffnen
R&S®QAR50 RadomtesterR&S®QAR50 RadomtesterR&S®QAR50 RadomtesterR&S®QAR50 Radomtester

Hauptmerkmale

  • Präzise Transmissionsdämpfungs- und Reflexionsmessungen samt Frequenzgang in den Automotive-Radarbändern (72 GHz - 82 GHz)
  • Räumlich aufgelöste Transmissionsphasen-Darstellung und hochauflösende Reflexionsbildgebung mit einer einzigen Messung
  • Äußerst schnelle Messzeiten von 4 Sekunden ermöglichen einen hohen Produktionsdurchsatz
  • VNA-ähnliche Genauigkeit mit konformem Verification Set bestehend aus Platten für die Verifizierung von Transmissionsdämpfung und Reflexion
  • Interne Selbstkalibrierung, keine Demontage oder externe Gerätschaften erforderlich

Sicherstellen der Qualität von Automotive-Radoms und -Stoßfängern vom Design bis zur Endkontrolle

Der R&S®QAR50 eignet sich ideal für genaue Fertigungsendkontrollen der Qualität von Radarabdeckungen und Stoßfängern im Automotive-Radar-Frequenzbereich. Er bietet ausreichend Platz auch für sperrige Stoßfänger und unterstützt räumlich aufgelöste Messungen zur Bewertung der Homogenität von Design-Emblemen. Sein innovatives Hardwarekonzept ermöglicht die marktweit schnellsten Messungen, das modulare Softwarekonzept die Anpassung an Ihre speziellen Anforderungen. Der R&S®QAR50 bietet schnelle und genaue Radom- und Stoßfängertests zu einem sehr attraktiven Preis.

Merkmale & Vorteile

Robuste und zuverlässige Ergebnisse

Mess-Cluster bieten mehr Platz für Prüflinge.

Der R&S®QAR50 nutzt rund 200 Empfangs- und Sendeantennen, um Materialien, Stoßfänger und Embleme schnell zu charakterisieren. Mikrowellenbildgebung nutzt elektronische Fokussierung für eine flexiblere Positionierung der Messantennen und schafft so Platz für das Wesentliche: Ihr Prüflingsmaterial.

Die elektronische Fokussierung steigert die Robustheit des Messaufbaus. Nutzt man nur eine einzige Antenne für die empfangenen und gesendeten Signale, muss die reflektierte Energie exakt zu ihrem Ursprung zurückkehren. Die geringste Winkelabweichung hat einen massiven Einfluss auf das Messergebnis. Das größere Antennenarray des R&S®QAR50 ermöglicht exakte Messergebnisse trotz weiter gefasster Positionierungstoleranzen. Innerhalb der Positionierungstoleranzen werden korrekte und zuverlässige Ergebnis sichergestellt. Eine nicht ordnungsgemäße Positionierung des Prüflings kann sogar in den gewonnenen Bildern optisch nachgewiesen werden.

Lightbox öffnen

Mit seinen Clustern von Hunderten Empfangs- und Sendeantennen ist eine schnelle Charakterisierung von Materialien, Stoßfängern und Emblemen mit vollständig elektronischer Fokussierung möglich.

Vollelektronische Fokussierung

Charakterisierung von Stoßfängern und Radoms ohne mechanische Bewegung

Die Mikrowellenbildgebung des R&S®QAR50 ermöglicht eine vollständige Charakterisierung von Prüflingen ohne mechanische Bewegungen. Die Software bietet nicht nur eine ortsaufgelöste Darstellung von Reflexions- und Transmissionsphase, sondern auch eine frequenzaufgelöste Analyse des Messobjekts.

Die gewonnenen Bilder ermöglichen eine detaillierte Homogenitätsanalyse der Prüflinge. Durch frequenzaufgelöste Messungen mit Zeittor lassen sich Produkte optimieren und eine gleichbleibende Qualität bei Fertigungsprozessen sicherstellen.

Lightbox öffnen

Die robusten Reflexionsmessungen helfen bei der korrekten Positionierung der Bauteile in der Produktion.

Hohe Genauigkeit und Erweiterbarkeit

Erweiterte Messmöglichkeiten über Keycodes

Das Softwarekonzept des R&S®QAR50 ermöglicht Flexibilität in Bezug auf die Gerätekonfiguration. Mit per Keycode freigeschalteten Softwareoptionen lässt sich das Messgerät gemäß den spezifischen Messanforderungen konfigurieren.
Während präzise Reflexions- und Transmissionsdämpfungsmessungen zum Standardumfang der Software gehören, kann das Messgerät um folgende Messmöglichkeiten erweitert werden:

  • Frequenzgang sowohl für Transmission als auch Reflexion von 72 GHz bis 82 GHz zur kontinuierlichen Qualitätsüberwachung des Fertigungsverfahrens
  • Hochauflösende Bildgebung der Transmissionsphase zur Homogenitätsanalyse der gemessenen Teile
  • Hochauflösende Reflexionsmessung zur umfangreichen Analyse und Fehlerverfolgung im Prozess

Lightbox öffnen

Frequenzaufgelöste Messungen helfen, eine gleichbleibende Qualität in der Fertigung sicherzustellen.

Material characterization

Evaluate the characteristics of newly developed materials, colors and coatings.

New colors and coatings need to be characterized for their radar transparency throughout the development process. In order to develop radar transparent primers and paints, the permittivity of each layer plays an important role. So far, vector network analyzers have been used in order to calculate permittivity and loss factor of each layer. The R&S®QAR50-K20 phase measurement together with the permittivity calculator allows for an easy and fast characterization of each layer without the challenges coming with of quasi-optical, or waveguide based setups.

Lightbox öffnen

The thickness of each layer is measured under a microscope and then used as input parameter for permittivity calculation.

Marktführende Präzision

Rückführbare Ergebnisse für Transmissions- und Reflexionsmessungen

Genauigkeit und Wiederholpräzision von Messgeräten müssen regelmäßig verifiziert werden. Das DAkkS-zertifizierte Verification Set (R&S®QAR50-Z44) kann die Konformität des R&S®QAR50 gemäß nationalen/internationalen Standards verifizieren (*). Damit wird ein reibungsloser Audit-Prozess sichergestellt.
Das R&S®QAR50-Z44 ermöglicht die einfache und schnelle Verifizierung der Genauigkeit und Wiederholpräzision. Es kann die Performance sowohl von Reflexions- als auch von Transmissionsdämpfungsmessungen verifiziert werden. Das R&S®QAR50-Z44 ermöglicht eine regelmäßige Qualitätsüberwachung von Prüfmitteln für Fertigungsendkontrollen.

(*) Erhältlich ab Q3/22

Lightbox öffnen

Das DAkkS-konforme QAR50-Z44 Verification Set mit Platten für die Verifizierung von Transmissionsdämpfung und Reflexion.

Kürzeste Messzeiten

Für hohen Durchsatz in der Produktion optimierte Messzeiten

Der R&S®QAR50 kann große Datenmengen in kurzer Zeit verarbeiten. Gewonnene Bilder und Frequenzdiagramme stehen innerhalb weniger Sekunden zur Verfügung. Abhängig von der Parameterwahl und den gespeicherten Daten sind extrem schnelle Messzeiten möglich. Der R&S®QAR50 ist die ideale Testlösung für Fertigungslinien mit hohem Durchsatz.

Lightbox öffnen

Schneller zu Ergebnissen als mit jedem anderen Messgerät (< 4 s)

Selbstkalibrierungsfunktion

Kalibrierung ohne Demontage des Messaufbaus

Um Standardmesstechnik zu kalibrieren, muss diese üblicherweise demontiert und als ein Teil eines speziellen Kalibrierverfahrens vorbereitet werden. Der R&S®QAR50 allerdings kann an seinem Platz verbleiben.
Mithilfe der integrierten Kugelreflektoren kann er sich im Nu selbst kalibrieren. Es ist nicht nötig, den Messaufbau zu zerlegen oder neu aufzubauen. Dies reduziert signifikant Stillstandszeiten bei einer geplanten Wartung oder ungeplanten Reparaturen.

Lightbox öffnen

Die Kalibrierkugeln sind direkt im R&S®QAR50 integriert und sorgen für eine schnelle Kalibrierung in der Fertigungslinie.

Verfügbare Modelle

Verfügbare Modelle
Modelle
Beschreibung
R&S®QAR50 vertical polarization

R&S®QAR50 vertical polarization

Bestellnummer 1343.0099K02

Beschreibung
Grundgerät mit vertikaler Polarisation.
R&S®QAR50 horizontal polarization

R&S®QAR50 horizontal polarization

Bestellnummer 1343.0099K03

Beschreibung
Grundgerät mit horizontaler Polarisation.
R&S®QAR50-R

R&S®QAR50-R

Beschreibung
base unit for robot assembly. Polarization agnostic.
Technische Daten
Analyse und Messung
FrequenzbereichOhne R&S®QAR50-K1076 GHz bis 81 GHz
Mit R&S® QAR50-K1072 GHz bis 82 GHz
Messgrößen  Einweg-Transmissionsdämpfung
Reflexion
Transmissionsphase
Zykluszeit< 4 Sekunden
PolarisationVertikal/horizontal
Abmessungen
Verification SetR&S®QAR50-Z44 für Transmissionsdämpfung und Reflexion
Abstand zwischen Clustern990 mm
GeräteabmessungenC-Form310 mm x 1420 mm x 970 mm

U-Form310 mm x 970 mm x 1420 mm

Gewicht78 kg
Elektrische Daten
LizenzenCE, UKCA, RCM, FCC*, KC, VDE, CSA*

Betriebsspannung110 - 220 V
Leistungsangaben< 300 W
SchnittstellenEthernetSCPI
Service Level AgreementsWeltweit verfügbar

Verfügbare Optionen

Frequenzauflösung
Produkt
Beschreibung
R&S®QAR50-K10

Bestellnummer 1343.2091.02

Beschreibung

Frequenzgang

Frequenzbereichserweiterung auf 72 GHz bis 82 GHz für Transmissionsdämpfungs- und Reflexionsmessungen. Erkennung und Rückführbarkeit der korrekten Frequenzanpassung des Materials (Softwarelizenz).

Phasenbild
Produkt
Beschreibung
R&S®QAR50-K20

Bestellnummer 1343.2110.02

Beschreibung

Auswertung der Phasenmaske

Erweitert die Messgrößen des Geräts um die Transmissionsphase. Ermöglicht eine Homogenitätsanalyse des Radoms/Stoßfängers (Softwarelizenz).

HD-Reflektionsbild
Produkt
Beschreibung
R&S®QAR50-K30

Bestellnummer 1343.2133.02

Beschreibung

HD-Reflexion

Schaltet die hochauflösende Reflexionsbildgebung des Messgeräts frei. Unterstützt die schnelle Detektion von Störaussendungen in F&E und die korrekte Messobjektpositionierung (Softwarelizenz).

Verifizierkits
Produkt
Beschreibung
R&S®QAR50-Z44

Bestellnummer 1343.0082.02

Beschreibung

Verification Set für Transmissionsdämpfungs- und Reflexionsmessungen

Ermöglicht die Prüfung der Konformität mit nationalen und internationalen Standards mit dem R&S®QAR50. Stellt eine hohe Mess- und Wiederholgenauigkeit sicher.

Verwandte Ressourcen

Characterizing the material properties of polymers for automotive applications

Application card: Characterizing the material properties of polymers for automotive applications

Automotive radar sensors can be well hidden behind bumpers, but require to be transmissible in the respective frequency domain. To select proper colors and coatings for such bumpers, the respective material properties must be known. This application card demonstrates a simplified method for material characterization in the automotive radar frequency domain (76 GHz to 81 GHz) based on the R&S®QAR50 automotive radome tester.

More information

Application video series

Application video series: The complete guide to radome and bumper testing using the R&S®QAR50

The R&S®QAR50 automotive radome and bumper tester uses microwave imaging to give you deep insight into the material quality of your radomes during development and production but so much more. Watch this series of 14 application videos to get guidance on the options and capabilities of the QAR from measurement principles and calibration to frequency response and phase mask measurements.

More information

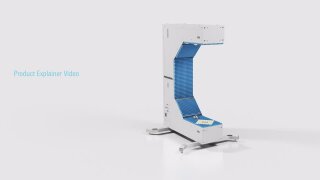

Explainer video: Explore the benefits of the R&S®QAR50
