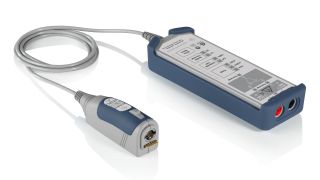

High voltage probes for oscilloscopes, Front viewHigh voltage probes for oscilloscopes, Front viewHigh voltage probes for oscilloscopes, Front viewHigh voltage probes for oscilloscopes, Front viewHigh voltage probes for oscilloscopes, Front viewHigh voltage probes for oscilloscopes, Front view

주요 사항

  • 최대 전압: 최대 6,000 V
  • 대역폭: 최대 400 MHz
  • 내장형 고정밀 DC 전압계(일부 모델 미지원)

요약 설명

로데슈바르즈의 고전압 프로브 포트폴리오에는 CAT II 및 CAT III 카테고리까지 측정을 지원하는 최대 6,000 V RMS(Root Mean Square) 전압의 싱글 엔드 및 디퍼런셜 프로브가 포함되어 있습니다.

사용 가능한 모델

사용 가능한 모델
모델
대역폭
최대 전압
타입
감쇠율
입력 임피던스
R&S®RT-ZH10

R&S®RT-ZH10

주문 번호 1409.7720.02

대역폭
400 MHz
최대 전압
1 kV (RMS) (CAT II), 6 kV (피크)
타입
패시브
감쇠율
100:1
입력 임피던스
50 MΩ || 7.5 pF
R&S®RT-ZH11

R&S®RT-ZH11

주문 번호 1409.7737.02

대역폭
400 MHz
최대 전압
1 kV (RMS) (CAT II), 6 kV (피크)
타입
패시브
감쇠율
1,000:1
입력 임피던스
50 MΩ || 7.5 pF
R&S®RT-ZD01

R&S®RT-ZD01

주문 번호 1422.0703.02

대역폭
100 MHz
최대 전압
1,400 V, 1 kV (RMS) (CAT III)
타입
액티브, 디퍼런셜
감쇠율
100:1/1,000:1 (선택 가능)
입력 임피던스
8 MΩ || 2.75 pF
R&S®RT-ZD002

R&S®RT-ZD002

주문 번호 1337.9700.02

대역폭
25 MHz
최대 전압
700 V, 1,000 V CAT III
타입
액티브, 디퍼런셜
감쇠율
10:1/100:1
입력 임피던스
8 MΩ || 2.75 pF
R&S®RT-ZD003

R&S®RT-ZD003

주문 번호 1337.9800.02

대역폭
25 MHz
최대 전압
1,400 V, 1,000 V CAT III
타입
액티브, 디퍼런셜
감쇠율
20:1/200:1
입력 임피던스
8 MΩ || 3.5 pF
R&S®RT-ZHD07

R&S®RT-ZHD07

주문 번호 1800.2307.02

대역폭
200 MHz
최대 전압
750 V, 300 V CAT III
타입
액티브, 디퍼런셜
감쇠율
25:1/250:1
입력 임피던스
5 MΩ || 2.5 pF
R&S®RT-ZHD15

R&S®RT-ZHD15

주문 번호 1800.2107.02

대역폭
100 MHz
최대 전압
1,500 V, 1,000 V CAT III
타입
액티브, 디퍼런셜
감쇠율
50:1/500:1
입력 임피던스
10 MΩ || 2 pF
R&S®RT-ZHD16

R&S®RT-ZHD16

주문 번호 1800.2207.02

대역폭
200 MHz
최대 전압
1,500 V, 1,000 V CAT III
타입
액티브, 디퍼런셜
감쇠율
50:1/500:1
입력 임피던스
10 MΩ || 2 pF
R&S®RT-ZHD60

R&S®RT-ZHD60

주문 번호 1800.2007.02

대역폭
100 MHz
최대 전압
6,000 V, 1,000 V CAT III
타입
액티브, 디퍼런셜
감쇠율
100:1/1,000:1
입력 임피던스
40 MΩ || 2 pF
R&S®RT-ZH03

R&S®RT-ZH03

주문 번호 1333.0873.02

대역폭
250 MHz
최대 전압
850 V (RMS)
타입
패시브
감쇠율
100:1
입력 임피던스
100 MΩ || 6.5 pF

사용 가능한 옵션

프로브 액세서리
산물
설명

주문 번호 1317.7031.02

설명

R&S®RTO2000 및 R&S®RTE1000 오실로스코프용 프로브 파우치

주문 번호 1335.7875.02

설명

프로브용 액세서리 케이스 및 로데슈바르즈 전체 오실로스코프용 소형 부품

주문 번호 1800.2707.00

설명

R&S®RT-ZHD 프로브 및 R&S®Scope Rider 멀티미터용 액세서리 키트

안전 악어 집게 2개, 집게 클립 2개, 테스트 클립 2개, 스페이드 단말 2개, 17 cm 리드 2개, 100 cm 리드 2개 포함

주문 번호 1338.0742.02

설명

프로브 팁 액세서리 키트

접지 리드, 접이식 후크, 조정 툴, 보호 캡, 세트 식별 태그, IC 절연 캡, 프로브 팁 4개(고정식 2개, 스프링 2개), 접지 클립, BNC 어댑터를 포함합니다. R&S®RT-ZP03, RT-ZP05S, HZO10, RT-ZH03과 호환
