Pruebas de células pequeñas

¿Qué es la tecnología de células pequeñas?

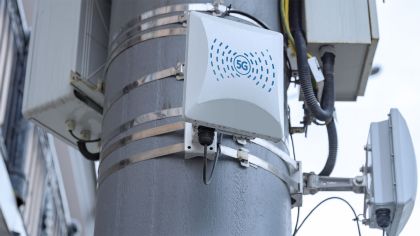

En el caso de las redes 5G, una infraestructura que combine macrocélulas y células pequeñas, conocida como RAN desagregada, es fundamental para aplicaciones emergentes, como la IoT y los vehículos autónomos. También es fundamental para habilitar servicios de 5G, tanto en oficinas y estadios como en otras ubicaciones interiores, en donde la cobertura por lo general suele ser débil.

Al descargar el tráfico de las redes congestionadas de macrocélulas, así como proporcionar una mejor cobertura y capacidad en áreas con alta demanda, el principal propósito de la tecnología de células pequeñas es mejorar el rendimiento de la red. Al acercar la red a los usuarios, las células pequeñas ayudan a reducir las interferencias, aumentar las velocidades de transferencia de datos y mejorar la experiencia general del usuario.

A fin de cumplir con los complejos desafíos que plantea las redes modernas, los fabricantes de células pequeñas requieren de equipamiento de T&M confiable y de alto rendimiento durante sus procesos de I+D y producción.

Rohde & Schwarz proporciona soluciones integrales que abarcan todo el ciclo de pruebas de células pequeñas 5G, desde la caracterización de componentes y validación del diseño hasta la producción en serie.

Domine los desafíos que presentan las pruebas de células pequeñas

Existen numerosos desafíos relacionados con las pruebas de células pequeñas, independientemente de la gama de frecuencias en la que operen. Las células pequeñas utilizan tecnologías de punta, como la formación de haz y el MIMO masivo, para mejorar el rendimiento de la red. Para probar correctamente estas características se necesita de instrumentación especializada que pueda capturar y analizar con precisión señales radioeléctricas complejas.

Adicionalmente, las redes de células pequeñas, para asegurar un funcionamiento eficaz, deben cumplir con los estándares más recientes, como las especificaciones de 3GPP. Esto significa que la instrumentación de prueba y medición debe también ser compatible con estos estándares para asegurar la precisión de las pruebas.

Las pruebas de células pequeñas 5G NR que operan en el rango FR2 presentan desafíos adicionales. Las pruebas de células pequeñas para FR2 deben realizarse «over the air» (OTA) debido a que es prácticamente imposible realizar pruebas conducidas para el rango de las ondas milimétricas, además estas mediciones son muy susceptibles a los cambios térmicos y otros factores ambientales. El problema se complica aún más ya que las células pequeñas se despliegan en diversos entornos y cada entorno tiene sus propios retos, como humedad y obstáculos físicos.

En algunos países las células pequeñas de FR1 operan en las mismas bandas de frecuencias que otras tecnologías inalámbricas, como Wi-Fi. Esto puede provocar interferencias en la señal, lo que afecta el rendimiento de la red y dificulta el aislar y diagnosticar los problemas.

Descubra la mejor solución de pruebas de células pequeñas

Soluciones de alto rendimiento para el ciclo completo de pruebas y operación de células pequeñas

Navegue por nuestro catálogo de productos y descubra:

• Generador de señales y analizador de señal y espectro combo para verificar la correcta implementación de la predistorsión digital (DPD) y mejorar la linealidad de los amplificadores de potencia que se utilizan en una célula pequeña
• Analizadores de redes vectoriales (VNA) para caracterizar los sistemas de antenas de una célula pequeña
• Osciloscopios de alto rendimiento con múltiples canales que permiten la adquisición coherente en fase de las transmisiones de salida de las células pequeñas para una demodulación precisa y el análisis de señales MIMO
• Una amplia gama de sondas para complementar los osciloscopios al momento de probar la señal y la integridad de potencia de una célula pequeña en la fase inicial del diseño digital
• Fuentes de podermulticanal con funciones de medición integradas para calibrar el consumo de energía de los módulos (pruebas de unidad), así como de las células pequeñas como un sistema
• Cámaras de pruebas OTA que permiten realizar mediciones térmicas para probar, por ejemplo, los módulos de antena integrada en el paquete (AiP) que se utilizan en las células pequeñas en un amplio rango de temperaturas, desde -40^oC hasta +85^oC

Pruebas de células pequeñas en los rangos FR1 y FR2

5G NR admite la operación en dos rangos de frecuencias: FR1 (por debajo de 7125 MHz) y FR2 o bandas de ondas milimétricas (entre 24.25 y 52.6 GHz). El catálogo de productos de Rohde & Schwarz ofrece soluciones para ambos.

Las células tradicionales en el rango FR1 pueden probarse con cables, mientras que las células pequeñas en el rango FR2 requieren de pruebas OTA. Este es también el caso de las células pequeñas en FR1 que utilizan tecnologías de punta, como MIMO masivo y formación de haz. Las pruebas OTA plantean desafíos únicos, como una pérdida de trayecto considerable, sensibilidad al alineamiento del dispositivo y la necesidad de calibrar la configuración con mucha precisión.

El R&S®PVT360A es un probador de señales vectoriales VSG/VSA en un solo instrumento que ha sido optimizado para pruebas de células pequeñas en la banda FR1. Está compuesto de dos generadores y analizadores de señales independientes que permiten realizar mediciones rápidas en paralelo, así como una gama de frecuencias de hasta 8 GHz, una configuración de ancho de banda flexible y un segundo canal transmisor-receptor. Y lo más importante, admite la generación y análisis de señales en conformidad con el estándar 5G NR en todas las bandas del rango FR1. Además viene con rutinas de pruebas preconfiguradas según los requerimientos de 3GPP.

Para pruebas de células pequeñas en FR2 ofrecemos la solución compacta R&S®CMPQ, que se ha diseñado para que las pruebas OTA de la red 5G en el rango FR2 sean tan confiables y eficientes como las pruebas en el rango FR1. El R&S®CMPQ es una solución de pruebas compuesta de tres partes basada en el probador de radiocomunicaciones R&S®CMP200 , el cabezal de radio remoto (RRH) R&S®CMPHEAD30 y la minicámara apantallada R&S®CMQ200 .
